Produktdetails:
Zahlung und Versand AGB:
|
| Energie: | 9/11/15/24/30/48 | Valtage: | 380/400/450 |
|---|---|---|---|
| Frequenz (Hz): | 50/60 | VF-Antrieb: | Ja/nein |
| Hervorheben: | 48 Kilowatt-Rolltreppen-Prüfer,Prüfer der Rolltreppen-EN115,Antriebs-Kontrollsystem der Rolltreppen-VF |
||
Rolltreppen-Prüfer, volle Last/Bereitschafts-VF-Antrieb Kontrollsystem, Macht 9 - 48 Kilowatt, EN115-2017 für Verbesserungs-Ersatz
Kontrolleur Specification
| Einzelteil | Bestellnummer | Energie (Kilowatt) |
Valtage | Frequenz (Hz) |
VF-Antrieb | Code |
| 1 | CON-9-50-400-FL-EN2017 | 9 | 380-400 | 50 | volle Last | EN115: 2017 |
| 2 | CON-11-50-400-FL-EN2017 | 11 | 380-400 | 50 | volle Last | EN115: 2017 |
| 3 | CON-15-50-400-FL-EN2017 | 15 | 380-400 | 50 | volle Last | EN115: 2017 |
| 4 | CON-24-50-400-FL-EN2017 | 24 | 380-400 | 50 | volle Last | EN115: 2017 |
| 5 | CON-30-50-400-FL-EN2017 | 30 | 380-400 | 50 | volle Last | EN115: 2017 |
| 6 | CON-48-50-400-FL-EN2017 | 48 | 380-400 | 50 | volle Last | EN115: 2017 |
| 7 | CON-9-60-400-FL-EN2017 | 9 | 380-400 | 60 | volle Last | EN115: 2017 |
| 8 | CON-11-60-400-FL-EN2017 | 11 | 380-400 | 60 | volle Last | EN115: 2017 |
| 9 | CON-15-60-400-FL-EN2017 | 15 | 380-400 | 60 | volle Last | EN115: 2017 |
| 10 | CON-24-60-400-FL-EN2017 | 24 | 380-400 | 60 | volle Last | EN115: 2017 |
| 11 | CON-30-60-400-FL-EN2017 | 30 | 380-400 | 60 | volle Last | EN115: 2017 |
| 12 | CON-48-60-400-FL-EN2017 | 48 | 380-400 | 60 | volle Last | EN115: 2017 |
| 13 | CON-9-50-400-SB-EN2017 | 9 | 380-400 | 50 | stehen Sie bereit | EN115: 2017 |
| 14 | CON-11-50-400-SB-EN2017 | 11 | 380-400 | 50 | stehen Sie bereit | EN115: 2017 |
| 15 | CON-15-50-400-SB-EN2017 | 15 | 380-400 | 50 | stehen Sie bereit | EN115: 2017 |
| 16 | CON-24-50-400-SB-EN2017 | 24 | 380-400 | 50 | stehen Sie bereit | EN115: 2017 |
| 17 | CON-30-50-400-SB-EN2017 | 30 | 380-400 | 50 | stehen Sie bereit | EN115: 2017 |
| 18 | CON-48-50-400-SB-EN2017 | 48 | 380-400 | 50 | stehen Sie bereit | EN115: 2017 |
| 19 | CON-9-60-400-SB-EN2017 | 9 | 380-400 | 60 | stehen Sie bereit | EN115: 2017 |
| 20 | CON-11-60-400-SB-EN2017 | 11 | 380-400 | 60 | stehen Sie bereit | EN115: 2017 |
| 21 | CON-15-60-400-SB-EN2017 | 15 | 380-400 | 60 | stehen Sie bereit | EN115: 2017 |
| 22 | CON-24-60-400-SB-EN2017 | 24 | 380-400 | 60 | stehen Sie bereit | EN115: 2017 |
| 23 | CON-30-60-400-SB-EN2017 | 30 | 380-400 | 60 | stehen Sie bereit | EN115: 2017 |
| 24 | CON-48-60-400-SB-EN2017 | 48 | 380-400 | 60 | stehen Sie bereit | EN115: 2017 |

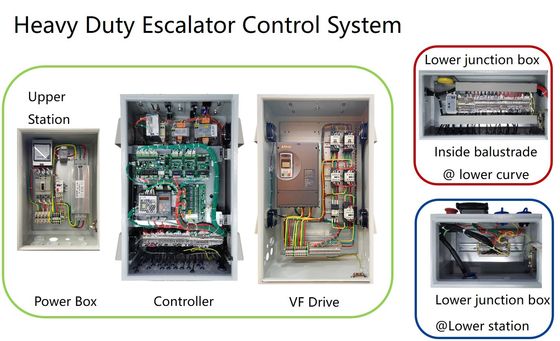

Rolltreppen-Kontrollsystem-Struktur
Die volle Last oder Bereitschaftsder frequenzumsetzungs-RolltreppenSchaltschrank wird aus Schaltschrank und Anschlusskasten, worin der Schaltschrank die Hauptkomponente ist, hauptsächlich für die Verarbeitung der logischen Funktion verfasst; der Anschlusskasten liefert die Verbindung der oberen und untereren Maschinenraumschalter.

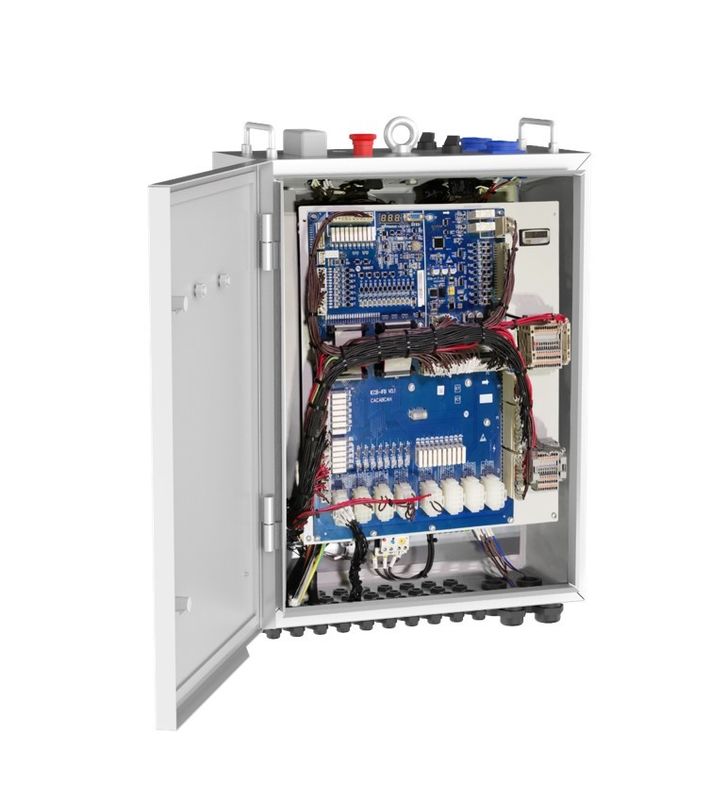

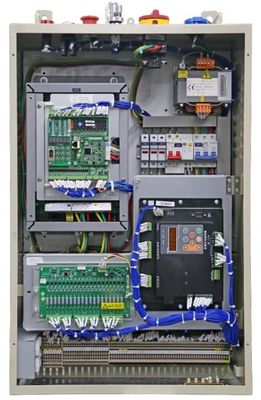

Schaltschrank
Der Schaltschrank wird im oberen Maschinenraum vereinbart und enthält integralen Fahrer, elektrisches Element, FunktionsErweiterungsplatine, Störungsprobenahmebrett, etc., um die Verarbeitung des Input und der Ausgangssignale der Rolltreppe zu verwirklichen, und die Operation der Rolltreppe zu steuern.
Anschlusskasten
Der Anschlusskasten wird im unteren Maschinenraum vereinbart, und alle Schalter und die Sensor-Signale des untereren Teils der Rolltreppe werden im Anschlusskasten konzentriert, und dann werden dem oberen Bewegungsraum-Schaltschrank durch einen oberen Kern 40 übermittelt und Bewegungsraumverbindungskabel unter.
Anordnung 1
- Prüfer und oberer Anschlusskasten in der oberen Maschineriestation finden
- VF-Laufwerksschrank und unterer Anschlusskasten lokalisieren untere Maschineriestation
Anordnung 2

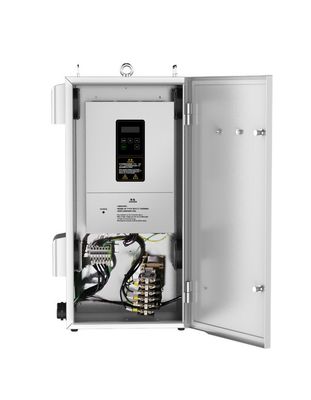

- Prüfer, VF-Laufwerksschrank und Anschlusskasten in der oberen Maschineriestation finden
- Unterer Anschlusskasten in der unteren Maschineriestation
Anordnung 3
- IntegrationsSchaltschrank (Antrieb des Prüfers +VF) und Anschlusskasten in der oberen Maschineriestation
- Unterer Anschlusskasten in der unteren Maschineriestation
Sicherheitsvorrichtung auf der Rolltreppe
