Produktdetails:
Zahlung und Versand AGB:
|
Art: | 1000 / 800 / 600 | StepChainPitch (P): | 67.73 |
---|---|---|---|
Stiftdurchmesser (D): | 14.29 | Rollengröße (D1 x H): | 76x35 |
Achse: | Solide | Umfeld: | drinnen draußen |
Achsverbindung: | abnehmbar | Schmierung: | Öl |
Stufenbefestigung: | Klemmbuchse | Passend für: | Rolltreppe vom Typ J |
Hervorheben: | Rollen-Kettenrolltreppe der Neigung 67,73,CNAS-Rollen-Kettenrolltreppe |
Hintergrund-Einleitung

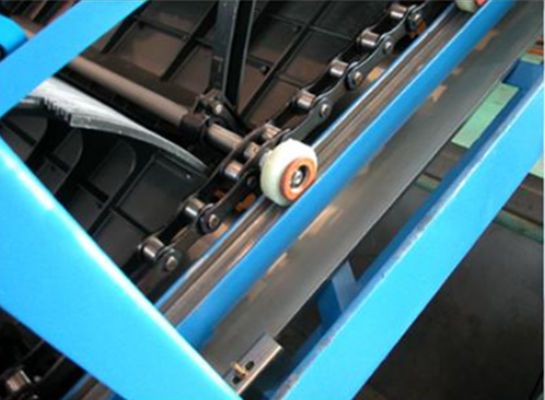

Einige alte Rolltreppen benutzen kurze Neigungsrollenketten-Schrittketten. Diese Rolltreppen werden normalerweise in den Handels- und öffentliche Transportmittelgelegenheiten, wie Einkaufszentrum, Bürogebäude, Krankenhäuser, Ausstellungsmitten, Hotels und Flughäfen, Metro, etc. benutzt. Deshalb, gibt es strenge Anforderungen an die Qualität und die Sicherheit der Schrittkette, da Schrittkette die Schlüsselkomponente in der Rolltreppe ist. Nach beständigem Gebrauch wenn die Schrittkette heraus getragen und sein Dienstleistung- im Designbereichleben erreichte hat, muss sie ersetztes fristgerechtes sein und propertly.

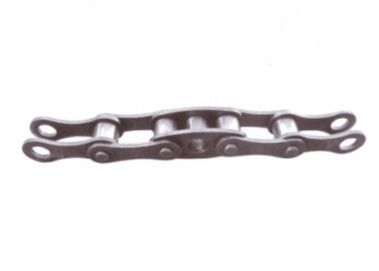

Produkt-Detail
Schrittkettenteilung P = 67.73mm, 6P = Schrittabstand = 406.4mm.
Die Kette wird an seine linke und rechte Seitenverbindung durch Starrachsen angeschlossen. Diese Entwurfsstruktur der gelassenen, rechten Seitenverbindung und der Starrachsen ist abnehmbar. Normalerweise sind die Starrachsen für Gebrauch reserviert. die einzel- Streifenverbindung der Schrittkette unabhängig kaufend und er sind, nicht lange Achsen mit einzuschließen, die spezifiziert werden, um Rolltreppenbreitenart von 1000, von 800 oder von 600 zu definieren.
Die Schrittfestlegung mit Schrittkette ist, Klammernbusch zu benutzen und die Schrittkette ist Altöl für Schmierung.
Produktbeschreibung
Produkt-Reihe | Schmierung |
Kettenbolzen |
Achsenverbindung |
Achsen-Art |
Rollen-Größe |
Schritt Fixierung |
Min. Break |
---|---|---|---|---|---|---|---|
M67a | Öl | 14,29 | Abnehmbar |
fest |
76 x 35 | Klammer | 90 |
M67b | Öl | 14,29 | Abnehmbar | fest | 76 x 35 | Klammernbusch | 147 |
M67c | Öl | 14,63 | Abnehmbar | fest | 76 x 35 | Klammernbusch | 176 |
J67d | 0il | 14,63 | Abnehmbar | fest | 76 x 35 | Klammernbusch | 204 |
Einheit des Ketteneinrichtungscodes
Produkt-Reihe | Rollengröße | Kettenquantität von Schritt „N“ |
Achsen-Breiten-Art (10=1000; 08=800; 06=600) |
M67a |
76 X.25 | M67a - 6L - N | M67a-10; M67a-08, M67a-06 |
M67b | 76 X.25 | M67b - 6L - N | M67b-10; M67b-08, M67b-06 |
M67c | 76 X.25 | M67c - 6L - N | M67c-10; M67c-08, M67c-06 |
M67c | 70 X.25 | M67d - 6L - N | M67d-10; M67d-08, M67d-06 |
Anwendung
Die Schrittkette der Neigung 67,73 x 6L wird für Rolltreppe eines Schrittabstandes von 406.4mm benutzt. Es ist für „J-“ Art Rolltreppe, etc. passend.
Producti und Qualitätskontrolle
Das Schrittkette productio durch Industrie-bekannte Schrittkettenlieferanten. Der gesamte Schrittketten-Fertigungsprozeß umfasst meterial imgress, die maschinell bearbeitende Komponente, Teilwärmebehandlung und Endmontage mit Qualitätskontrollplan zum eansure jede Schrittkette erzielte ursprüngliche Entwurfsanforderung. Das Qualitätsniveau ist mit internationaler erstklassiger Markenrolltreppenschrittkette in Einklang.
Alle Art Schrittkette erzielte CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Schrittkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
Wir ersuchen nett unsere Kunden, uns mit allen möglichen Dokumenten, die auf der Rolltreppenkette, z.B. Berichte des technischen Services, Ersatzteilnummern der Kette, Zeichnungen der Kette, Bruchlastszertifikate/Bruchlastsberechnungen, etc. zu versehen bezogen werden. Diese Dokumente können eine Untersuchung beträchtlich beschleunigen und Diskrepanzen erklären. Um jedes mögliches Risiko der Lieferung einer nicht-arbeitenden Kette zu vermeiden, schließen Sie diesen Fragebogen und eine Identifizierungsschablone mit ausführlichen Fotografien der Verbindungsplatten, der Rollen, der Schrittstifte, der Achsen, der Achsenteile und der Markierungen auf den Komponenten ab. Füllen Sie bitte die folgenden Punkte und die Kettenschablonen so aus, vollständig wie möglich. Wenn die Schablone von der gemessen zu werden abweicht Kette, Skizze, Maßnahme und die Abweichung im Detail fotografieren.
