Produktdetails:
Zahlung und Versand AGB:
|
| Art: | Hochleistungs-/allgemeine Rolltreppe | Code: | EN115-1:2017 / GB16899-2011 |
|---|---|---|---|
| Anstieg (m): | <> | Neigung: | 27,3° / 30° |
| Geschwindigkeit (m/s): | 0.65/0.5 | Balustrade: | Undurchsichtiges St.-St. /Glass |
| Schrittweite: | 1000 | Nr. des flachen Schrittes: | 3/4/5 |
| Energiesparmodell: | None-/VFantrieb | Anwendung: | Innen-/im Freien, Metro/Bahnhof/Flughafen |
| SCHRITT: | Aluminium | Kamm & Bodenplatte: | Edelstahl/Aluminium |
| Geländer: | V-Typ / C-Typ | Schrittkette: | Rolle außerhalb des Kettenglieds |
| Sicherheitsfaktor: | >=5-8 | ||
| Hervorheben: | 27,3 Grad Hochleistungsrolltreppen-,30 Grad Hochleistungsrolltreppen- |
||

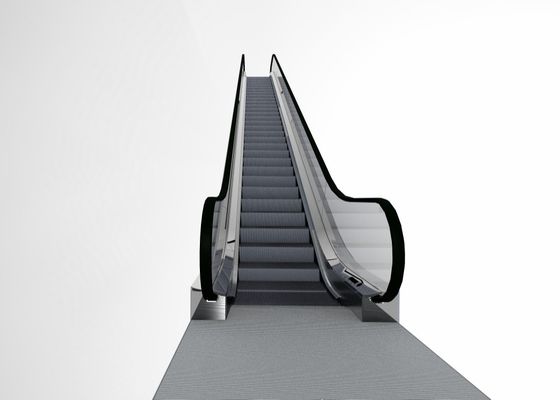

Hochleistungsrolltreppe, Art 1000, St.-Platten-Balustrade des Glas-/St., 30/27,3 Grad
Produkteinführung
Unsere Art HD20 der Hochleistungsrolltreppe wird von unserer internationalen Vision und von erfahrenen professionellen technischen Designteam entwickelt.
Das Produkt hebt seinen personifizierten Entwurf, Berufstechnologie, einzigartigen Eigenschaften, Sicherheit und Zuverlässigkeit, hervorragende Betriebsleistung, hohe Leistungsfähigkeit und Energiesparen und stilvoller Auftritt hervor.
Das Konzept der Sicherheit, des Grüns und des Umweltschutzes ermöglicht dem Produkt der Rolltreppe HD20, in den sicheren, preiswerten, lärmarmen, Niederleistungs-, ölfreien, ruhigen und natürlichen Bedingungen zu funktionieren und gibt Reitern eine wirklich attraktive Fahrerfahrung.
Anwendungsbereich
HD20 Art Hochleistungsrolltreppe kann in einer Vielzahl von Gelegenheiten des öffentlichen Transports und des Hochhauses und in der Umwelt in Innen- oder in im Freien weitverbreitet sein:
Grundlegende technische Spezifikationen
| Rolltreppen-Code | EN115-1: 2017 |
| Max. Rise (M) | 26 |
| Neigung (Grad) | 30 / 27,3 |
| Geschwindigkeit (m/s) | 0.65 / 0,5 |
| Balustrade | Edelstahl-undurchsichtiges Glas |
| Schrittweite | 1000 |
| Zahl von flachen Schritten | 4/3/2 |
| Energiesparender Modus | VF Antrieb/kein |
| Umwelt | Im Freien/Innen |
| Schritt | Aluminium |
| Bodenplatte | Aluminium/Edelstahl |
| Handlauf-Antrieb | Spindel-Antrieb/Antriebsrad |
| Handlaufart | Art V/C |
| Sicherheitsfaktor | >=5 |
Gebrauchsdauerberechnungsbasis
| Typischer MetroVerkehrsstromholzschuh | Stunden | Prozentsatz | Passagierlast/Schritt (Kilogramm) | Bremslastsprozentsatz |
| 20 Jahre, 52 Wochen, 20 Stunden/Tag | 6,67 | 33,33 | 120 | 120% |
| 13,33 | 66,67 | 72 | 60% | |
| Summe | 20 | 100 | Gleichwertige bremsende Last | 78,16% |
* entsprechend den spezifischen Lasts- und Lebenanforderungen von verschiedenen Kunden, von unterschiedlicher Antriebsmaschine, von Schrittketten und von anderen Hauptteilen kann vorgewählt werden, um die speziellen Lastsbedingungen von Kunden zu erfüllen.
Schlüsselkomponente-reifer personifizierter Entwurfs-Höhepunkt
Grundlegende Strukturbeschreibung des Produktes
Binder
Der Rolltreppenbinder verwendet schweißenden Stahlkonstruktionsentwurf des Röhrenprofils. Sein oberer Akkord und niedrigerer Akkordgebrauch eckiges Stahl-L120x60x5/6/7.1/8. Der Binder kann Aufstieg stützen bis 20 Meter. Die Länge 15830mm ist das maximale DBE (Abstand zwischen der Unterstützung mit zwei Enden) der Rolltreppe, und mit einer Mittelstütze, kann der Querabstand zwischen Endenunterstützung Länge 30600mm erreichen. Die Ablenkung des Binders ist kleiner als 1/1500, das durch Berechnung überprüft wird und durch Test der vollen Last entsprechend der Anforderung des Codes EN115 bestätigt. Der Binder ist das Pulver, das für Korrosionsschutz für Inneneinheit beschichtet wird und wendet das heiße Bad an, das für Anwendung im Freien galvanisiert wird. Der Binder kann entworfene Spalte in 2 oder 3 oder 4 Stücke für Behälterversand sein.
Fahren der Maschine
Die treibende Maschine ist entworfen, um Wurmgetriebereduzierer als Standardkonfiguration und den schraubenartigen optionalen Getriebereduzierer zu benutzen. Der Motor ist ein Entwurf der hohen Leistungsfähigkeit, der Energieeffizienzniveau IE2 als Standard und das Abendessen hochrangiges IE3 optional. Es gibt treibende Anordnung der Maschine zwei, einzelner Antriebsmaschine und Doppeldes tauchens, zum des Bedarfs des unterschiedlichen Aufstieges zu stützen.
Schrittkette und Schritt
Die Schrittkette ist für seine Neigung ist 133.33mm bestimmt, das eine populäre Größe in der Industrie ist, zum des Schrittabstandes von 400mm (133.33x3) zu stützen. Folglich ist das Ersatzteil für sie verfügbar und im Ersatzteilmarkt populär. Zwei Arten Schritte werden, Standard für gesamtes sterben Gussaluminiumschritt, Versammlung zur Verfügung gestellt, die Art Edelstahlschritt eine Wahl ist. Die Schritte sind das Pulver, das mit schwarzer oder grauer Farbe beschichtet wird. Mit der gelben Abgrenzung von drei Seiten optional.
Gleisanlage
Die Gleisanlage besteht aus oberer Kurve, senkt Kurven- und Neigungsabschnitt. Die obere Kurve und die untere Kurve schweißen BahnBlockbauweise.
Die Neigungsabschnittbahn ist die Struktur des Bahnprofils, die Profilrand als Anleitungsfunktion für Schrittketten-Rollen- und Schrittrollenbetrieb. Dieser Persönlichkeitsstrukturentwurf ist zur Zuverlässigkeit und zur Stabilität des laufenden Führers der Schritte nützlich und verringert die seitliche Bewegung.

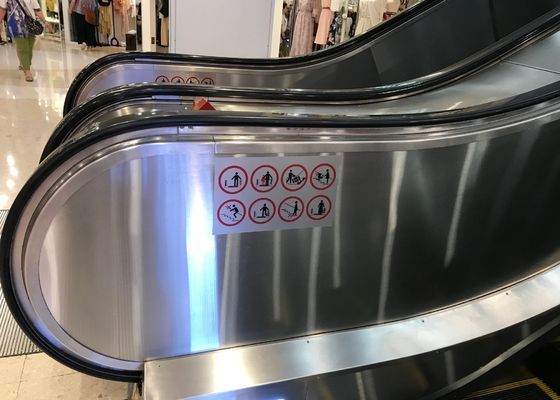

Balustrade
Die Balustrade ist der undurchsichtige Edelstahl oder Sicherheitsglasplatte. Die LED unter Handlaufbeleuchtung, die Bürstenschutzbeleuchtung und die Kammbeleuchtung sind Zusatzeinrichtungen für Rolltreppenauftrittschönheit. Der Rockplatte, innere und äußere Decking verwenden 2 des Haarstrichmillimeter Edelstahls sus304. Die Außenplatte ist kundengebundener Entwurf und materieller Gebrauch 1,5 des Stärkemillimeter Edelstahls sus304.
Kammgrundplatte
Der Kammgrundplattebereich ist eine extreme Sicherheitsrisikostrecke und muss an fokussiert werden. Wir haben die Kammgrundplattestärke verstärkt, damit unter der Bedingung, welche die Last 6000N/mm2 anwendet, seine Deformation nicht mehr als 2mm ist. Die upthrust Bahn beabsichtigen in den Kammplattenentwurf ist eine unserer Sicherheitsmaßnahmen, Schritten zu garantieren, Kamm oben schlagen nicht anzuheben.
Schmierungsgerät
Schmierungsgerät ist ein leistungsfähiges Zahnradpumpegerät für bessere Schmierung. Es ist ein grüner Entwurf, zum des Ölabfalls zu verringern und der Umweltverschmutzung zu vermeiden.
Kontrollsystem
Das Kontrollsystem besteht einem Prüfer und aus Sicherheitsvorrichtungen, die mit EN115-1 konform sind: Anforderung mit 2017 Codes. Der Prüfer wendet Mikroprozessorkontrollorgane an und rüstet alle Arten Sicherheitsschalter und verschiedene Sensoren aus, um Rolltreppenbetrieb zu überwachen. Der Prüfer stützt VF-Antrieb, um in untätiges Modell zu schalten, um Rolltreppengeschwindigkeit für Energieeinsparung zu senken.
| Rolltreppen-Sicherheitsvorrichtung | ||
| Standardsicherheitsvorrichtung - EN115: Anforderung 2017 konform | ||
| 1 | Mangel an Phasen- oder Fehlerphasenschutz | Falls ermittelt, stoppt Mangel an Phase oder Fehlerphase, die Rolltreppe automatisch die Operation. |
| 2 | Bewegungsüberlastschutz | Wenn der Strom vorbei 15% ist, stoppt die Rolltreppe automatisch. |
| 3 | Elektrogerätschleifenschutz | Es bietet das Automatikschaltungstrennungsgerät an, um den Stromkreis und die Stromversorgungskomponenten der Rolltreppe zu schützen. |
| 4 | Handlaufeintrittsschutz | Schutz aktiviert, um die Rolltreppe zu stoppen, die bei Entdecken der Gegenstände läuft, die in Handlaufeintritt gestaut werden. |
| 5 | Kammplatten-Sicherheitsvorrichtung | Wenn etwas Fremdkörper oder zwischen in den Kämmen befestigt worden ist, stoppt die Rolltreppe automatisch die Operation |
| 6 | Absackendes Schutzgerät des Schrittes | Wenn der Schritt ermittelte defekte oder ernste Deformation ist, hört die Rolltreppe auf, automatisch vorher zu laufen zu treten, teilnehmend an der Kammplatte. |
| 7 | Hauptantriebs-defektes Kettenüberwachungsgerät | Wenn die Hauptantriebskette vorbei ausgedehnt oder gebrochen hat, ist das Überwachungsgerät aktiviert, um die Rolltreppenoperation zu stoppen. |
| 8 | Schritt-Ketten-Sicherheits-Schutz | Wenn die Schrittkette vorbei ausgedehnt oder gebrochen hat, ist das Schutzgerät aktiviert, um die Rolltreppenoperation zu stoppen. |
| 9 | Über Geschwindigkeitsschutz | Wenden Sie Sensor an, um die Hauptantriebskettenradgeschwindigkeit direkt zu überwachen, Schutz aktiviert bei Entdecken des Funktionierens mit der Geschwindigkeit 20%, das höher ist, als Nenndrehzahl, die Hauptstromversorgung für Rolltreppenenddas funktionieren geschnitten wird. Wenn die Rolltreppe über 6 m-Aufstieg ist, ist ausgerüstet mit einer Zusatzbremse, dann dieses Notbremsgerät aktiviert, um den Rolltreppenbetrieb zu brechen. |
| 10 | Unbeabsichtigter Umkehrungs-Schutz (NRD) | Wenden Sie Sensor an, um die Hauptantriebskettenradrotationsrichtung zu überwachen, aktiviert Schutz bei Entdecken der unbeabsichtigten aufgehobenen Bewegung (von der gesetzten Richtung) der Schritte und Handläufe, die Rolltreppe sind Endfunktionieren. Wenn die Rolltreppe über 6 m-Aufstieg ist, wird eine Zusatzbremse, dann dieses Notbremsgerät ist aktiviert, um den Rolltreppenbetrieb zu brechen ausgerüstet. |
| 11 | Trennungslinie | Die gelbe Trennungslinie ist in der vorderen Position und zwei Seiten der Trittstufe zu Erwärmungspassagieren treten weg der riskante in den Abstand, zwischen dem Rand des angrenzenden Schrittes und am Abstand zwischen der Rockplatte verleitet zu werden zu vermeiden Bereich. |
| 12 | Notausknopf | Betätigen Sie den Notausknopf, um die Rolltreppe zu stoppen, falls ein Unfall geschieht. |
| 13 | Rock-Plattenschutz | Wenn etwas Fremdkörper zwischen der Rockplatte und dem Schritt befestigt worden ist, stoppt die Rolltreppe automatisch die Operation. |
| 14 | Bremsschutz | Wenn die elektrische Kraft Versorgung unterschreitet, oder sie irgendwelche der Sicherheitsvorrichtung fungiert, tritt die Arbeitsbremsfunktion durch die Sicherheitsvorrichtung durch die Frühlingsbeweglichkeitsklage auf das Brechen der Rolltreppe, um die Operation zu stoppen in Kraft. |
| 15 | Sicherheitsinspektionsschalter | Es ist eine Sicherheitsvorrichtung, zu verhindern, dass der Rolltreppe während der Inspektion und der Wartung beginnt. |
| 16 | Unter Schrittbeleuchtung | Beleuchtung existiert in den oberen und untereren Enden der Rolltreppe, der unterere Teil des Schrittes, um die Passagiere an die Sicherheitsbelange zu erinnern. |
| 17 | Alam-Glocke, die Gerät anstellt | Die Alarmglocke schellt, wenn sie die Rolltreppe beginnt, um die Passagiere an die Sicherheitsbelange zu erinnern. |
| 18 | Defektes Gerät des Handlaufs | Wenn der Handlauf Bruch ist, stoppt die Rolltreppe automatisch die Operation. |
| 19 | Handlaufgeschwindigkeitsüberwachungsgerät | Schutz aktiviert, um Rolltreppe bei Entdecken einer Handlaufgeschwindigkeitsabweichung von mehr als + - 15% zur Schrittgeschwindigkeit innerhalb eines Zeitrahmens von 5 zu 15s zu stoppen. |
| 20 | Rock-Platten-Bush-Schutz | Der Bürstenschutz ist zwischen die Rockplatte installiert worden und die Schritte hindert die Passagiere am Berühren der Rockplatte. |
| 21 | Fehlendes Schrittgerät | Ein fehlender Schritt kann ermittelt werden und die Rolltreppe gestoppt werden, bevor das Blockierfenster vom Kamm auftaucht. |
| 22 | Bremsfreigabeentdeckung | Die Bremse, die Entdeckungsschalter addiert, verhindert den Motor, der ohne Bremsfreigabe läuft, um den, Maschinenmotor zu brennen zu vermeiden. |
| 23 | Bodenplatte Anpressvorrichtung | Schutz gegen das Risiko von den Passagieren und von Wartungsleuten, die unten in den Maschinenraum fallen, in dem die Bodenplatte entfernt wird. Service-Leute müssen einen Inspektionskasten benutzen, um die Rolltreppe durch das Inspektionsmodell unter die Zustand der Bodenplatte laufen zu lassen, die entfernt wird. |
| 24 | Zusatzbremse | Standardkonfiguration |
| 25 | Feuerfestes rollendes Türgerät | Wenn dieses Gerät Aktion kommt, kann es die Rolltreppenoperation stoppen. Dieses Gerät muss nahe der Rolltreppe in das Gebäude installiert sein. |
Rolltreppen-Sicherheitsvorrichtungs-Anordnung
Vormontageservice
Wir erbringen Rolltreppenvormontagedienstleistung. Kunden können ein Halbprodukt bestellen, das eine gesamte Rolltreppe ausgenommen Prüfer wurden angeboten durch Nahversorgung, um den Bedarf vom lokalen speziellen zu erfüllen ist.
