| Art: | Handelsrolltreppe | Code: | GB16899/EN115: 2017/ASME17.1 |
|---|---|---|---|
| Aufstieg: | <=8m | Grad: | 30°/35° |
| Schrittweite: | 1000/800/600 | Geschwindigkeit (m/s): | 0,5 |
| Balustrade: | Glas | Nr. flache Schritte: | 2 / 3 |
| Energiesparmodell: | VF-Antrieb | Umfeld: | Innen-/im Freien |
| SCHRITT: | Aluminium / Edelstahl | Bodenplatte: | Aluminium / Edelstahl |
| Hervorheben: | 30-Grad-Fahrtreppe,Fahrtreppe aus Edelstahl |
||

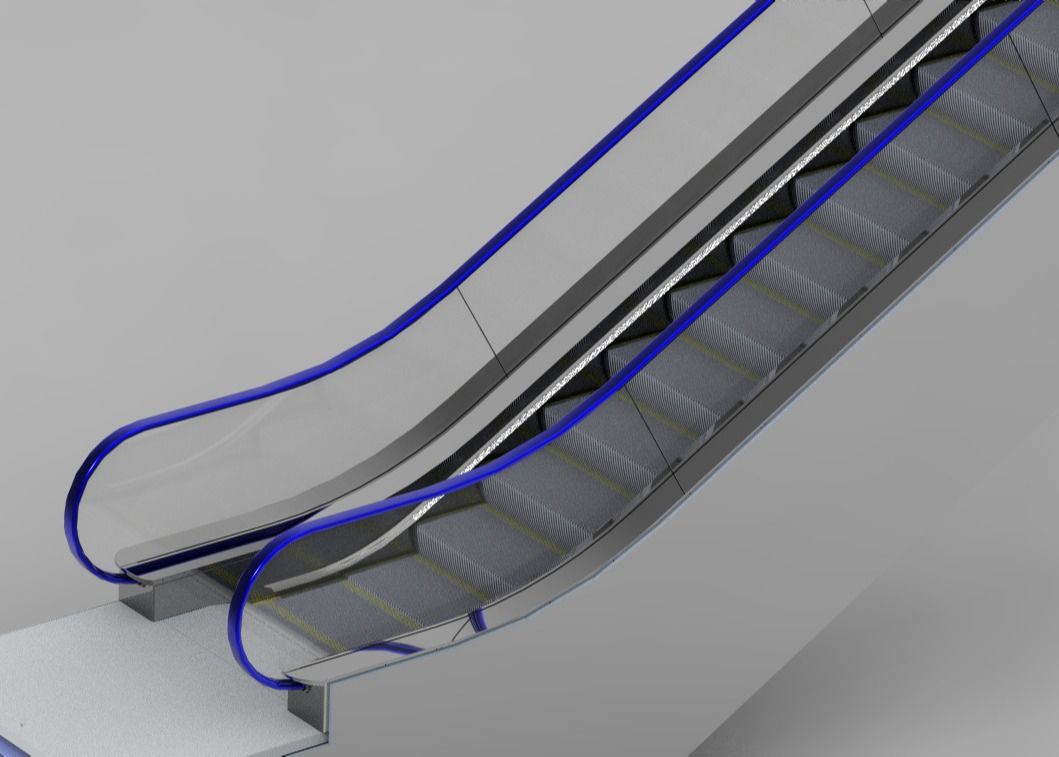

30-Grad-Fahrsteig-Rolltreppe OEM-Breite aus Edelstahl
Außenrolltreppe 30 Grad / 35 Grad Glasbalustrade, Breite 1000/800/600
Produkteinführung
Die Rolltreppe vom Typ E06 verfügt über mehrere einzigartige Eigenschaften, die sie von anderen Rolltreppen unterscheiden.Diese beinhalten:
Personalisiertes Design – Die Rolltreppe vom Typ E06 verfügt über ein personalisiertes Design, das an die spezifischen Bedürfnisse und Anforderungen jedes Kunden angepasst werden kann.
Professionelle Technologie – Die Rolltreppe vom Typ E06 wurde mit den neuesten professionellen Technologie- und Ingenieurstandards entwickelt, um ihre Zuverlässigkeit und Sicherheit zu gewährleisten.
Energieeinsparung – Die Rolltreppe vom Typ E06 ist energieeffizient konzipiert, reduziert den Stromverbrauch und minimiert die Umweltbelastung.
Geräuscharm – Die Rolltreppe vom Typ E06 arbeitet geräuscharm und bietet den Fahrgästen ein komfortables und ruhiges Fahrerlebnis.
Keine Ölverschmutzung – Die Rolltreppe vom Typ E06 ist für den Betrieb ohne Ölverschmutzung konzipiert, was sie umweltfreundlich macht und den Wartungsaufwand reduziert.
Sicher und zuverlässig – Bei der Konstruktion der Rolltreppe vom Typ E06 hat Sicherheit höchste Priorität und sie ist auf Zuverlässigkeit ausgelegt, um eine sichere und reibungslose Fahrt für die Fahrgäste zu gewährleisten.
Modisches Erscheinungsbild – Die Rolltreppe vom Typ E06 hat ein modernes und modisches Erscheinungsbild, was sie zu einer stilvollen und attraktiven Ergänzung für jedes Geschäftsgebäude macht.
Anwendungsbereich
Gewerbliche Rolltreppen vom Typ E06 können in einer Vielzahl von gewerblichen Anlässen und in der Umgebung im Innen- und Außenbereich eingesetzt werden:
Grundlegende technische Spezifikationen
Schlüsselkomponente: ausgereiftes, personalisiertes Design-Highlight
Beschreibung der Grundstruktur des Produkts
Fachwerk
Das Rolltreppenfachwerk besteht aus einer Stahlkonstruktion mit Winkelprofilschweißung.Sein Obergurt und Untergurt bestehen aus Winkelstahl L125x180x8.Das Fachwerk kann eine Höhe von bis zu 8 Metern tragen.Die Länge von 15830 mm ist der maximale DBE (Abstand zwischen zwei Endstützen) der Rolltreppe, und mit einer Zwischenstütze kann der Querabstand zwischen den Endstützen eine Länge von 30600 mm erreichen.Die Durchbiegung des Fachwerks beträgt weniger als 1/750, was durch Berechnung überprüft und durch einen Volllasttest gemäß der Norm EN115 bestätigt wird.Das Gerüst ist zum Korrosionsschutz des Innengeräts pulverbeschichtet und für den Einsatz im Außenbereich feuerverzinkt.Für den Containertransport kann das Fachwerk in zwei oder drei Teile geteilt ausgeführt werden.
Fahrmaschine
Die Antriebsmaschine ist für die Verwendung eines Schneckengetriebes als Standardkonfiguration und eines optionalen Stirnradgetriebes ausgelegt.Bei dem Motor handelt es sich um einen hocheffizienten Motor mit standardmäßigem Energieeffizienzniveau IE2 und optionalem Hochleistungsniveau IE3.
Stufenkette und Stufe
Die Stufenkette ist für eine Teilung von 133,33 mm ausgelegt, was in der Branche eine beliebte Größe zur Unterstützung des Stufenabstands von 400 mm (133,33 x 3) ist.Daher ist das entsprechende Ersatzteil auf dem Ersatzteilmarkt verfügbar und beliebt.Es werden zwei Arten von Stufen bereitgestellt: Standard für die gesamte Stufe aus Druckguss-Aluminium, Montagestufe aus Edelstahl ist eine Option.Die Stufen sind schwarz oder grau pulverbeschichtet.Mit dreiseitiger gelber Markierung optional.
Gleissystem
Das Gleissystem besteht aus Oberkurve, Unterkurve und Steigungsabschnitt.Die obere und untere Kurve ist als Schweißgleisblock konzipiert.
Bei den Steigungsschienen handelt es sich um eine Schienenprofilstruktur, deren Profilkante als Führungsfunktion für die Stufenkettenrolle und den Stufenrollenlauf dient.Dieses Persönlichkeitsstrukturdesign kommt der Zuverlässigkeit und Stabilität der Laufführung der Stufen zugute und reduziert die seitliche Bewegung.
Balustrade
Die Balustrade besteht aus einer Sicherheitsglasscheibe, der Handlauf in der Mitte ist schlank und modern gestaltet.Die LED-Beleuchtung unter dem Handlauf, die Bürstenschutzbeleuchtung und die Kammbeleuchtung sind optionale Funktionen für ein schöneres Erscheinungsbild der Rolltreppe.Die Schürzenverkleidung sowie die Innen- und Außenverkleidung bestehen aus 2 mm dickem Edelstahl SUS304.Die Außenverkleidung wird individuell gestaltet und aus 1,5 mm dickem Edelstahl Sus304 gefertigt.
Modischer Auftritt
Kammauflageplatte
Der Bereich der Kammstützplatte stellt ein extremes Sicherheitsrisiko dar und muss im Auge behalten werden.Wir haben die Festigkeit der Kammstützplatte so verstärkt, dass ihre Verformung bei einer Belastung von 6000 N/mm2 nicht mehr als 2 mm beträgt.Die in die Kammplattenkonstruktion integrierte Aufwärtsschubschiene ist eine unserer Sicherheitsmaßnahmen, um sicherzustellen, dass die Stufen beim Auftreffen auf den Kamm nicht hochgehoben werden.
Schmiervorrichtung
Das Schmiergerät ist ein effizientes Zahnradpumpengerät für eine bessere Schmierung.Es handelt sich um ein umweltfreundliches Design zur Reduzierung der Ölverschwendung und zur Vermeidung von Umweltverschmutzung.
Kontrollsystem
Das Steuerungssystem besteht aus einer Steuerung und Sicherheitsvorrichtungen, die den Anforderungen der Norm EN115:2017 entsprechen.Die Steuerung verfügt über eine Mikroprozessor-Steuerplatine und ist mit allen Arten von Sicherheitsschaltern und verschiedenen Sensoren ausgestattet, um den Betrieb der Rolltreppe zu überwachen.Der Controller unterstützt den VF-Antrieb zum Umschalten in das Leerlaufmodell, um die Rolltreppengeschwindigkeit zu senken und so Energie zu sparen.
|
Standard-Sicherheitsvorrichtung - EN115:2017-Anforderungskonform |
||
| 1 | Fehlender Phasen- oder Fehlerphasenschutz | Falls ein Phasenmangel oder ein Phasenfehler festgestellt wird, stoppt die Rolltreppe automatisch den Betrieb. |
| 2 | Motorüberlastschutz | Wenn der Strom über 15 % liegt, stoppt die Rolltreppe automatisch. |
| 3 | Schutz der Elektrogeräteschleife | Es verfügt über eine automatische Stromkreistrennvorrichtung zum Schutz der Stromkreis- und Stromversorgungskomponenten der Rolltreppe. |
| 4 | Handlauf-Einstiegsschutz | Der Schutz wird aktiviert, um den Lauf der Rolltreppe zu stoppen, wenn Gegenstände erkannt werden, die im Handlaufeingang eingeklemmt sind. |
| 5 | Kammplattensicherung | Wenn Fremdkörper in oder zwischen den Waben eingeklemmt wurden, stoppt die Rolltreppe automatisch den Betrieb |
| 6 | Schutzvorrichtung gegen Durchhängen von Stufen | Wenn ein Bruch oder eine starke Verformung der Stufe festgestellt wird, stoppt die Rolltreppe automatisch den Betrieb, bevor die Stufe in die Kammplatte eindringt. |
| 7 | Gerät zur Überwachung von Kettenbrüchen am Hauptantrieb | Wenn die Hauptantriebskette überdehnt oder gerissen ist, wird das Überwachungsgerät aktiviert, um den Betrieb der Rolltreppe zu stoppen. |
| 8 | Sicherheitsschutz für Stufenketten | Wenn die Stufenkette überdehnt oder gerissen ist, wird die Schutzvorrichtung aktiviert, um den Betrieb der Rolltreppe zu stoppen. |
| 9 | Übergeschwindigkeitsschutz | Setzen Sie einen Sensor ein, um die Geschwindigkeit des Hauptantriebskettenrads direkt zu überwachen. Der Schutz wird aktiviert, wenn festgestellt wird, dass die Geschwindigkeit 20 % über der Nenngeschwindigkeit liegt. Die Hauptstromversorgung wird unterbrochen, damit die Rolltreppe nicht mehr in Betrieb ist.Wenn die Rolltreppe eine Steighöhe von mehr als 6 m hat und mit einer Hilfsbremse ausgestattet ist, wird diese Notbremsvorrichtung aktiviert, um den Lauf der Rolltreppe abzubremsen. |
| 10 | Unbeabsichtigter Umkehrschutz (NRD) | Setzen Sie einen Sensor ein, um die Drehrichtung des Hauptantriebsritzels zu überwachen. Der Schutz wird aktiviert, wenn eine unbeabsichtigte umgekehrte Bewegung (von der eingestellten Richtung) der Stufen und Handläufe erkannt wird, und die Rolltreppe wird nicht mehr betrieben.Wenn die Rolltreppe eine Steigung von mehr als 6 m hat und mit einer Hilfsbremse ausgestattet ist, wird diese Notbremsvorrichtung aktiviert, um den Lauf der Rolltreppe abzubremsen. |
| 11 | Demarkationslinie | Die gelbe Markierungslinie befindet sich an der vorderen Position und an zwei Seiten der Trittstufe, um Passagiere beim Aufwärmen vom gefährlichen Bereich fernzuhalten und zu vermeiden, dass sie in den Spalt zwischen der Kante der angrenzenden Stufe und dem Spalt zwischen der Schürzenplatte geraten. |
| 12 | Notaus-Knopf | Drücken Sie den Not-Aus-Knopf, um die Rolltreppe anzuhalten, falls ein Unfall passiert. |
| 13 | Rock-Panel-Schutz | Wenn Fremdkörper zwischen der Schürze und der Stufe eingeklemmt sind, stoppt die Rolltreppe automatisch den Betrieb. |
| 14 | Bremsschutz | Wenn die elektrische Kraft nicht mehr ausreicht oder eine der Sicherheitsvorrichtungen betätigt wird, wird die Arbeitsbremsfunktion durch die Sicherheitsvorrichtung durch die Federkraft aktiviert, um die Rolltreppe abzubremsen und den Betrieb zu stoppen. |
| 15 | Sicherheitsinspektionschalter | Es handelt sich um eine Sicherheitsvorrichtung, die verhindert, dass die Rolltreppe während der Inspektion und Wartung startet. |
| 16 | Unterstufenbeleuchtung | Das obere und untere Ende der Rolltreppe sowie der untere Teil der Stufe sind beleuchtet, um die Passagiere an die Sicherheitsaspekte zu erinnern. |
| 17 | Alambell-Startgerät | Beim Anfahren der Rolltreppe ertönt die Alarmglocke, um die Passagiere an die Sicherheitsaspekte zu erinnern. |
| 18 | Handlauf defektes Gerät | Wenn der Handlauf kaputt ist, stoppt die Rolltreppe automatisch den Betrieb. |
| 19 | Gerät zur Überwachung der Handlaufgeschwindigkeit | Der Schutz wird aktiviert, um die Rolltreppe anzuhalten, wenn innerhalb eines Zeitraums von 5 bis 15 Sekunden eine Abweichung der Handlaufgeschwindigkeit von mehr als +- 15 % zur Schrittgeschwindigkeit erkannt wird. |
| 20 | Rock Panel Bush Guard | Der Bürstenschutz wurde zwischen der Schürzenverkleidung und den Stufen installiert und verhindert, dass die Passagiere die Schürzenverkleidung berühren. |
| 21 | Fehlendes Trittgerät | Eine fehlende Stufe kann erkannt und die Rolltreppe angehalten werden, bevor das Fangfenster aus dem Kamm austritt. |
| 22 | Erkennung des Lösens der Bremse | Der Erkennungsschalter für das Zusetzen der Bremse verhindert, dass der Motor läuft, ohne dass die Bremse gelöst wird, um ein Durchbrennen des Maschinenmotors zu vermeiden. |
| 23 | Bodenplatten-Kontaktgerät | Schutz vor der Gefahr, dass Passagiere und Wartungspersonal in den Maschinenraum fallen, wo die Bodenplatte entfernt wird.Wartungspersonal muss einen Inspektionskasten verwenden, um die Rolltreppe am Inspektionsmodell laufen zu lassen, sofern die Bodenplatte entfernt wurde. |
| Optionale Sicherheitsvorrichtung | ||
| 24 | Hilfsbremse | Für Steighöhen < 6 m Rolltreppe als optionale Erweiterungssicherheitseinrichtung |
| 25 | Feuerfeste Rolltorvorrichtung | Wenn dieses Gerät aktiviert wird, kann es den Rolltreppenbetrieb stoppen.Dieses Gerät muss in der Nähe der Rolltreppe im Gebäude installiert werden. |
Anordnung der Sicherheitsvorrichtungen für Rolltreppen
Kaufkonfiguration
Drei typische Kaufkonfigurationen zur Auswahl, um den unterschiedlichen Bedürfnissen der Kunden gerecht zu werden und den Schwerpunkt auf Sicherheit, Effizienz, Zuverlässigkeit, modisches Erscheinungsbild oder andere Bereiche zu legen:
Standard – Erfüllt ausreichend die grundlegenden Funktionsanforderungen der Rolltreppe.
Professionell – Erfüllt vollständig die Anforderungen verschiedener Funktionen, die häufig in Rolltreppen verwendet werden, ausgestattet mit einer Energiesparfunktion mit variablem Frequenzantrieb.Privierte Kammbeleuchtung und Rockpanel-Bürstenbeleuchtung.
Deluxe – Erfüllt vollständig die Anforderungen verschiedener Funktionen der Rolltreppe, ist mit einer Energiesparfunktion mit variabler Frequenz ausgestattet, die Antriebsmaschine verfügt über ein Spiralkegelradgetriebe mit höherem Wirkungsgrad, bietet eine Vielzahl von Beleuchtungen zur Verschönerung der Rolltreppe, die Verwendung von 2 mm dickem Edelstahl und andere fortschrittliche Materialien, 4-Liter-Ölkanister mit großem Fassungsvermögen und andere Luxuskonfigurationen.
Wenn kundenspezifische Rolltreppenprodukte benötigt werden, kontaktieren Sie uns bitte für eine Diskussion über die spezielle Rolltreppenkonfiguration.
Matrix von tDrei typische Einkaufskonfigurationen
| Aufbau | Drinnen | Draussen | |||||
| Komponente | Standard | Fachmann | Deluxe | Standard | Fachmann | Deluxe | |
| Sicherheitskonfiguration | Kamm mit gelber Warnung | / | ✔ | ✔ | / | ✔ | ✔ |
| Not-Aus-Schnittstelle im Brandfall | / | ○ | ✔ | / | ○ | ✔ | |
| Kammbeleuchtung | / | ✔ | ✔ | / | ✔ | ✔ | |
| Hilfsbremse | / | ○ | ✔ | / | ○ | ✔ | |
| Gebäudeschnittstellen- und Wartungssicherheitspaket | / | ✔ | ✔ | / | ✔ | ✔ | |
| Unter Stufenbeleuchtung | / | / | ✔ | / | / | ✔ | |
| Energie sparen | Getriebe | Schneckengetriebe | Schneckengetriebe | Stirnradgetriebe | Schneckengetriebe | Schneckengetriebe | Stirnradgetriebe |
| Energiesparmodus | Dauerbetrieb | Leerlaufdrehzahl mit Standby-VF | Intermittierender Betrieb mit Standby-VF | Dauerbetrieb | Leerlaufdrehzahl mit Standby-VF | Intermittierender Betrieb mit Standby-VF | |
| Dekoration | Rockpanel-Beleuchtung | / | / | ○ | / | / | ○ |
Konfiguration(weiter)
| Aufbau | Drinnen | Draussen | |||||
| Komponente | Standard | Fachmann | Deluxe | Standard | Fachmann | Deluxe | |
| Material | Rockteil | 1,5 mm SUS430 | 1,5 mm SUS304 | 2mmSUS304 | 1,5 mm SUS304 | 1,5 mm SUS304 | 2mmSUS304 |
| Terrassenprofile | 1,5 mm SUS430 | 1,5 mm SUS304 | 2mmSUS304 | 1,5 mm SUS304 | 1,5 mm SUS304 | 2mmSUS304 | |
| Eingabefeld | SUS430 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| Bodenplatte | SUS430 | SUS304 | Aluminium | Aluminium | Aluminium | Aluminium | |
| Geländer | SBR | SBR | NT | SBR | SBR | CSM | |
|
Stufen-/Stufen-Kettenrollenabdeckung (wasserdichte Abdeckung)) |
/ | / | / | ✔ | ✔ | ✔ | |
| Andere | Treibstofftank Kapazität | 2L | 4L | 4L | 2L | 4L | 4L |
| Schmierschwimmerschalter | / | ✔ | ✔ | / | ✔ | ✔ | |
| Fehleranzeige im oberen Stockwerk | / | ✔ | ✔ | / | ✔ | ✔ | |
Vormontageservice
Wir bieten einen Vormontageservice für Rolltreppen an.Kunden können ein Halbprodukt bestellen, bei dem es sich um eine komplette Rolltreppe mit Ausnahme der Steuerung handelt, sofern diese von der örtlichen Versorgung angeboten wird, um den Anforderungen des örtlichen Spezialunternehmens gerecht zu werden.
Layout-Zeichnung; Grundrißzeichnung
Layoutzeichnung (Fortsetzung)
