Hintergrund-Einleitung
Rolle außerhalb der Verbindungspalettenkette sind öffentlich und allgemeine bewegliche Hochleistungswege weitverbreitet. Diese Art des beweglichen Wegs werden größtenteils im Flughafen, in der Metro, in der Nabe des öffentlichen Transports, in usw.-Platz benutzt. Wegen des intensiven Passagierflusses, gibt es erfordert von der Produktqualität und -sicherheit strenges. Palettenkette als eine des Ansteuersystemelements, ist es die kritische Komponente in beweglichem Weg. Nach beständigem Gebrauch wenn die Palettenketten heraus getragen und sein Dienstleistung- im Designbereichleben erreichten haben, muss es ersetztes fristgerechtes sein und propertly.
Produktbeschreibung
Allgemeine Palettenkette des beweglichen Wegs - außerhalb der Rollenkette; Neigung 135.46mm
| Produkt-Reihe |
Schmierung |
Kettenbolzen
Durchmesser (Millimeter)
|
Achsenverbindung
(Örtlich festgelegt/abnehmbar)
|
Achsen-Art
|
Rollen-Größe
Breite Durchmessers x
(Millimeter)
|
Schritt Fixierung |
Min. Break
Stärke
(KN)
|
| P1354-12-os |
Fett |
12,7 |
Geregelt |
fest |
100 x 22 |
Klammernbusch |
124 |
| P1354-15-os |
Fett |
15 |
Geregelt |
fest
|
100 x 22 |
Klammernbusch |
90 |
| P1354-20-os |
Fett |
20 |
Geregelt |
fest |
100 x 22 |
Klammernbusch |
150 |
| P1354-25-os |
Fett |
25 |
Geregelt |
fest |
100 x 22 |
Klammernbusch |
190 |
Produkt-Detail
Kettenteilung P = 135.46mm, 3P = Schrittabstand = 406.4mm, Palettenkette ist benutztes Fett für Schmierung.

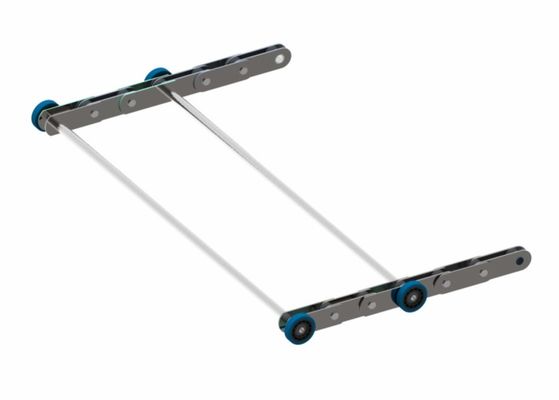

Die Palettenkette wird an seine linke und rechte Seitenverbindung durch Starrachsen angeschlossen. Die Starrachsen der Palettenkette werden mit Kettengliedplatte für Transport geregelt. Die Palettenkette hat Art 800, 1000, 1200 and1400 der Produktbreite.
Die Paletten regeln mit Palettenkettenachsen durch Gleitlagerbusch und -Gleitstück

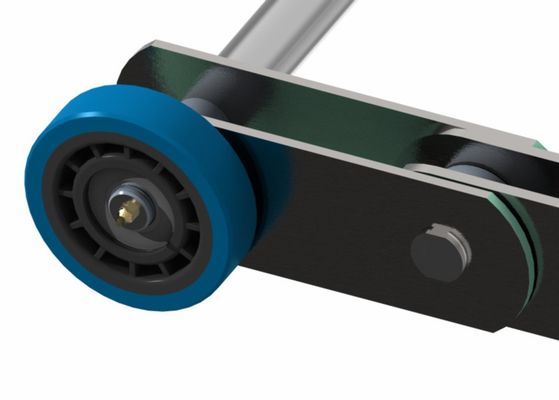

Die Palettenkettenrollen werden durch hydrolytischen beständigen Polyurethan hergestellt. Die Kettenrollennabe ist benutztes Polyamid 66. Alle Rollen haben Eignungstests einschließen Antihydrolyse 250 Stunden, Ölhydrolyse 250 Stunden und Laufzeit 5000hours des Lebentests geführt.
Schrittkettenrollen-Eignungstest
| Wasserhydrolysetest |
Oild-Hydrolysetest |
laufender Test der Lebenszeit |
| 250 Stunden |
250 Stunden |
5000 Stunden |
Einheit des Ketteneinrichtungscodes
| Produkt-Reihe |
Rollengröße |
Breite des beweglichen Wegs |
Kette mit 10 Falten |
Kette mit 2 Falten |
Gleichen Sie Verbindung aus |
| P1354-12-os |
100x22 |
1000 |
aP1354-12-os-10 |
aP1354-12-0s-02 |
aP1354-12-0s-01 |
| P1354-12-os |
100x22 |
800 |
bP1354-12-os-10 |
bP1354-12-os-02 |
bP1354-12-os-01 |
|
P1354-15-os
|
100x22 |
1400 |
aP1354-15-os-10 |
aP1354-15-os-02 |
aP1354-15-os-01 |
| P1354-15-os |
100x22 |
1200 |
bP1354-15-os-10 |
bP1354-15-os-02 |
bP1354-15-os-01 |
| P1354-15-os |
100x22 |
1000 |
cP1354-15-os-10 |
cP1354-15-os-02 |
cP1354-15-os-01 |
| P1354-15-os |
100x22 |
800 |
dP1354-15-os-10 |
dP1354-15-os-02 |
dP1354-15-os-01 |
| P1354-20-os |
100x22 |
1400 |
aP1354-20-os-10 |
aP1354-20-os-02 |
aP1354-20-os-01 |
| P1354-20-os |
100x22 |
1200 |
bP1354-20-os-10 |
bP1354-20-os-02 |
bP1354-20-os-01 |
| P1354-20-os |
100x22 |
1000 |
cP1354-20-os-10 |
cP1354-20-os-02 |
cP1354-20-os-01 |
| P1354-20-os |
100x22 |
800 |
dP1354-20-os-10 |
dP1354-20-os-02 |
dP1354-20-os-01 |
| P1354-25-os |
100x22 |
1400 |
aP1354-25-os-10 |
aP1354-25-os-02 |
aP1354-25-os-01 |
| P1354-25-os |
100x22 |
1200 |
bP1354-25-os-10 |
bP1354-25-os-02 |
bP1354-25-os-01 |
| P1354-25-os |
100x22 |
1000 |
cP1354-25-os-10 |
cP1354-25-os-02 |
cP1354-25-os-01 |
| P1354-25-os |
100x22 |
800 |
dP1354-25-os-10 |
dP1354-25-os-02 |
dP1354-25-os-01 |
Anwendung
Die Rolle der Neigung 135.46mm außerhalb der Verbindungspalettenkette wird im allgemeinen beweglichen Hochleistungsweg mit einem Palettenabstand von 406.4mm benutzt. Es ist für Produkt des beweglichen Wegs 606, 610 und 610MPT passend.
Producti und Qualitätskontrolle
Das Palettenkette productio durch Industrie-bekannte Kettenlieferanten. Der gesamte Palettenketten-Fertigungsprozeß umfasst meterial imgress, die maschinell bearbeitende Komponente, Teilwärmebehandlung und Endmontage mit Qualitätskontrollplan zum eansure jede Palettenkette erzielte ursprüngliche Entwurfsanforderung. Das Qualitätsniveau ist mit internationaler erstklassiger Markenrolltreppen-Palettenkette in Einklang.
Alles Typenkopfkette erzielte CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Palettenkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
Wir ersuchen nett unsere Kunden, uns mit allen möglichen Dokumenten, die auf der Rolltreppenkette, z.B. Berichte des technischen Services, Ersatzteilnummern der Kette, Zeichnungen der Kette, Bruchlastszertifikate/Bruchlastsberechnungen, etc. zu versehen bezogen werden. Diese Dokumente können eine Untersuchung beträchtlich beschleunigen und Diskrepanzen erklären. Um jedes mögliches Risiko der Lieferung einer nicht-arbeitenden Kette zu vermeiden, schließen Sie diesen Fragebogen und eine Identifizierungsschablone mit ausführlichen Fotografien der Verbindungsplatten, der Rollen, der Schrittstifte, der Achsen, der Achsenteile und der Markierungen auf den Komponenten ab. Füllen Sie bitte die folgenden Punkte und die Kettenschablonen so aus, vollständig wie möglich. Wenn die Schablone von der gemessen zu werden abweicht Kette, Skizze, Maßnahme und die Abweichung im Detail fotografieren.
