Produktdetails:
Zahlung und Versand AGB:
|
| Art der Modernisierung: | Überholung | Aufstieg (Millimeter): | <> |
|---|---|---|---|
| Modell: | Rolltreppe 510 | Breite: | 1000 / 800/600 |
| Neigung: | 30°/35° | Geschwindigkeit (m/s): | 0,5/0,65 |
| Envirement: | Innen-/im Freien | Leistungsstärke (Kilowatt): | 15x2/18.6x2 |
| Spannung (V): | 380/400/415/480v | Frequenz (Hz): | 50/60 |
| Motordrehzahl (U/min): | 1000/1200/1430/1500 | VF-Antrieb: | ja |
| Nr. Abtriebswellekettenradzähne: | 17/19/23 | Bewegungsenergieeffizienzniveau: | IE2/IE3 |
| Hervorheben: | Rolltreppen-Maschinenersatz EC 203,Maschinenersatz der Rolltreppe IE3 |
||
Paketbeschreibung
1. Die anwendbare Rolltreppenerneuerungsaufgabe

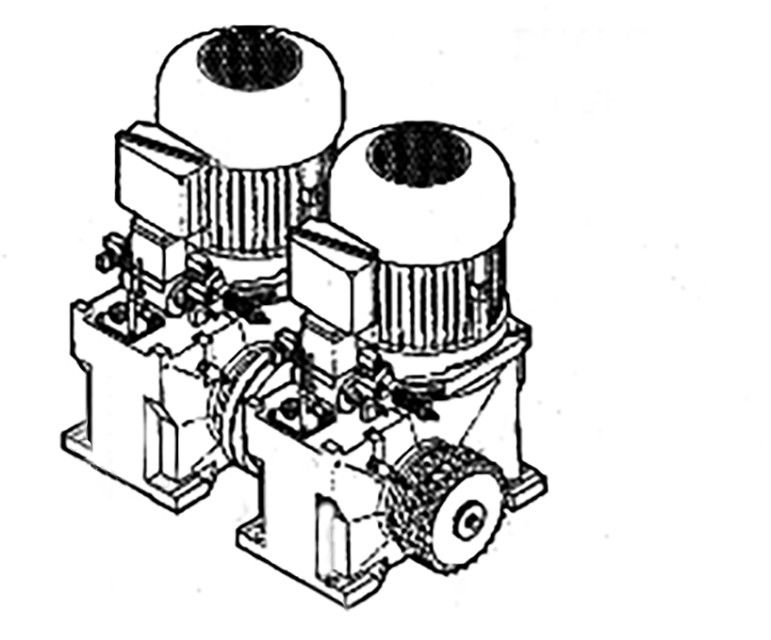

Paket EC203-mod-01 ist, damit allgemeine Überholung der Rolltreppe 510 Antriebsmaschinenart EC 203 ersetzt, die entwickelt in den achtziger Jahren und Ende der neunziger Jahre eingestellt war. Leiten Sie dieses Paket ist, eine moderne Ersatzmaschine für Ersatz zu benutzen.
2. Technische Lösung
Die vorhandene späteste Entwurfsmaschine mit seinem Abdruck die selben, die die ursprüngliche Größe EC 203 nicht im Markt verfügbar ist. Das heißt, gibt es keine Maschine, die eine bis man sein kann ersetzen die Maschine EC 203 einfach. Unsere technische Lösung ist, eine Einbauplatte für die neue stützende Maschine zu entwerfen und die Platte auf dem BinderHalteträger zu reparieren.
Die Ersatzmaschine wird qualifiziert, indem man Zertifikatbedingung des Codes EN115 Körper und erfüllen. Die Methode der Maschinenfixierung mit Einbauplatte wird durch Berechnung überprüft und der Sicherheitsfaktor ist größer als 5.
Ersatzmaschinenspezifikation
| Nein. | Art | Bewegungsenergieeffizienzniveau | Leistungsstärkekilowatt) | U/min | Spannung (V) | Frequenz (Hz) | Nr.-Zähne des Kettenrades |
| 1 | Wurmgetriebemaschine | IE2/IE3 |
15x2/18.6x2 |
1000/1200/1500 | 220/380/400/415 | 50/60 | 17/19/21/23 |
| 2 | Schraubenartige geabox Maschine | IE2/IE3 |
15x2/18.6x2 |
1000/1200/1500 | 220/380/400/415 | 50/60 | 17/19/21/23 |
Wir stellen zwei verschiedene Arten Getriebe benutzt für das Fahren des Maschinenersatzes zur Verfügung. Das erste ist die Wurmgetriebemaschine und die alternative Art ist schraubenartiges Getriebe der hohen Leistungsfähigkeit von WHO-Firma aus Deutschland. Der Maschinenmotor wird in China hergestellt und das Bewegungsenergieeffizienzniveau IE2 ist- Standardkonfiguration und IE3 als Wahl. Wegen des unterschiedlichen Reduzierungsverhältnisses des Getriebes, für die Zahnzahl des Kettenrades auf der neuen Maschinenabtriebswelle, findet unser Ingenieur für den Kunden heraus, der auf den Daten in der ursprünglichen Rolltreppe basiert, damit die Arbeitsgeschwindigkeit der Rolltreppe hält, an 0.5m/s. zu laufen.
Zusatzeinrichtungen der Maschine
| Bewegungswärmeschutzschalter | |
| Handradsicherheitskontakt | |
| Bremsaufzugüberwachungsgerät | |
| Innen-/Anwendung im Freien | |
| Schutzklasse IP44/IP54 | |
| Variable Frequenz-Antriebsunterstützung | |
| Bremsbelag-Abnutzungsgerät | |
| Über Geschwindigkeitsgerät | |
| Nicht Umkehrungsgerät |
Die Maschine baut und Installation ab, indem sie die folgenden Werkzeuge verwendet:
• Standardservice-Werkzeug (Hammer, Schraubenzieher, Schlüsselsatz)
• Magnetisches Bohrgerät
• Bockaufhänger

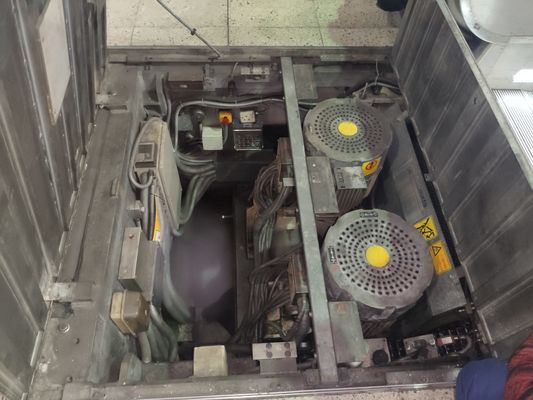

Benutzen Sie eine Bockbefestigung, um die ursprüngliche Maschine herauszuheben und die neue Maschine in den Maschinenraum zu laden. Der Installationsprozeß ist einfach und leistungsfähig.
3. Nutzen
Der gealterte Rolltreppen-Antriebsmaschinenersatz ist möglich.
4. Qualität und Leistung
Technische Lösung durch professionelles technisches Designteam, alle UmbauMaterialbereitstellung durch angesehene Berufsrolltreppenteilhersteller, wo, handhabend durch Verfahrenstechnik der reifen Teile, strenges Qualitätskontrollsystem.
5. Unser Service
Wenn Sie einen Bedarf haben, geschehen wir, Berufs zu sein und Qualitätsdienstleistung zu erbringen. Willkommen treten mit uns in Verbindung, um alle technischen Fragen auf Rolltreppenmaschinenersatz zu besprechen. Schicken Sie uns Ihre Rolltreppenspezifikationen bitte durch das Herunterladen unserer Spezifikations-Übersichts-Form.
Ansprechpartner: Mr. Jiang
Telefon: +8613922776305
