Produktdetails:
Zahlung und Versand AGB:
|
Art: | 1000 / 800 / 600 | StepChainPitch (P): | 133.33 |
---|---|---|---|
Stiftdurchmesser (D): | 14.63/20 | Rollengröße (D1 x H): | 70 x 25 |
Achse: | ohne Achsen | Umfeld: | drinnen draußen |
Achsverbindung: | abnehmbar | Schmierung: | Öl |
Stufenbefestigung: | Spannbuchse aus Kunststoff | Passend für: | 9500AE |
Hervorheben: | Ersatzteil Rolltreppe Rollen-Durchmessers 70x25,Ersatzteil der Rolltreppe 9500AE,Edelstahl-Rolltreppe Kette der Neigung 133 |
Hintergrund-Einleitung
Die Handelsrolltreppe sind benutzte Rolle innerhalb des Verbindungsschritt-Kettenentwurfs. Diese Arten von Rolltreppenprodukten werden größtenteils in den Plätzen mit Handelsgebäude mit nornal Passagierfluss wie Kaufhäusern, Einkaufszentrum, Bürogebäude, Krankenhäuser, Ausstellungsmitten, Hotels und Flughäfen, etc. verwendet. Deshalb, gibt es starke Anforderungen für die Sicherheits- und Produktionsqualitätskontrolle, die Schrittkette, die die kritische Komponente im RolltreppenAnsteuersystem ist. Nach beständigem Gebrauch wenn die Schrittkette heraus getragen und sein Dienstleistung- im Designbereichleben erreichte hat, muss sie ersetztes fristgerechtes sein und propertly.
Kaufhäuser, Büros,
Krankenhäuser, Einkaufszentren, Ausstellungsmitten, Hotels und Flughäfen
Produktbeschreibung
Produkt-Reihe | Schmierung |
Kettenbolzen |
Achsenverbindung |
Achsen-Art |
Rollen-Größe |
Schritt Fixierung |
Min. Break |
---|---|---|---|---|---|---|---|
1333-12-ch | Öl | 12,67 | Abnehmbar |
Höhle |
76 X.25 | Bush-Klammer | 90 |
1333-14a-ch | Öl | 14,63 | Abnehmbar | Höhle | 76 X.25 | Bush-Klammer | 130 |
1333-20-ch | 0il | 20 | Abnehmbar | Höhle | 76 X.25 | Bush-Klammer | 180 |
1333-14b-ch | Öl | 14,63 | Abnehmbar | Höhle | 70 X.25 | Bush-Klammer | 130 |

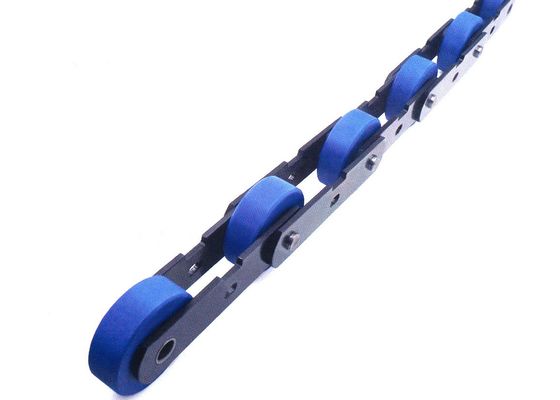

Produkt-Detail

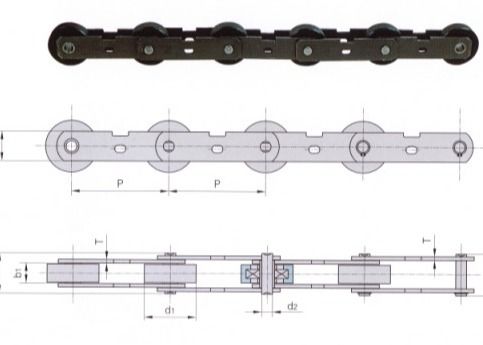

Kettenteilung P = 133.33mm, 3P = Schrittabstand = 400mm
Schrittkette ist Altöl für Schmierung.
Die Kette wird an seine linke und rechte Seitenverbindung durch Hohlachse angeschlossen. Normalerweise sind die Hohlachse reserviert und setzen Gebrauch, wenn Gliederkette der linken und rechten Seite der Änderung fort. Die linke und rechte Seitengliederkette sind selbe für Art 1000, Rolltreppe 800 oder 600.
Die Einzelstreifenverbindungen der Schrittkette werden unabhängig gekauft und nicht die langen Achsen umfassen, die wenn erforderlich spezifiziert werden.
Der Schrittfestlegungsentwurf ist, die festklemmende Plastikbuchse zu benutzen.
Die Schrittkettenrollen werden durch hydrolytischen beständigen Polyurethan hergestellt. Der Eignungstest der Schrittkettenrolle umfassen Antihydrolyse 250 Stunden, Ölhydrolyse 250 Stunden und Laufzeit 5000hours des Lebentests.
Wasserhydrolysetest | Oild-Hydrolysetest | laufender Test der Lebenszeit |
250 Stunden | 250 Stunden | 5000 Stunden |
Die Schrittrollennabe ist benutztes Polyamid 66
Einheit des Ketteneinrichtungscodes
Produkt-Reihe | Rollengröße | Kette mit 12 Falten | Kette mit 2 Falten | Gleichen Sie Verbindung aus |
1333-12-ch |
76 X.25 | 1333-12-ch-12 | 1333-12-ch-02 | 1333-12-ch-01 |
1333-14a-ch | 76 X.25 | 1333-14a-ch-12 | 1333-14a-ch-02 | 1333-14a-ch-01 |
1333-20-ch | 76 X.25 | 1333-20-ch-12 | 1333-20-ch-02 | 1333-20-ch-01 |
1333-14b-ch | 70 X.25 | 1333-14b-ch-12 | 1333-14b-ch-02 | 1333-14b-ch-01 |
12 folts 2 Falten gleichen Sie Verbindung aus
Anwendung
Die Rolle der Neigung 133.33mm innerhalb der Verbindungsschrittkette wird in der weit Handelsrolltreppe und in einem Schrittabstand von 400mm benutzt. Es ist für Rolltreppenprodukt 9300, 9300AE, etc. passend.
Producti und Qualitätskontrolle
Das Schrittkette productio durch Industrie-bekannte Schrittkettenlieferanten. Der gesamte Schrittketten-Fertigungsprozeß umfasst meterial imgress, die maschinell bearbeitende Komponente, Teilwärmebehandlung und Endmontage mit Qualitätskontrollplan zum eansure jede Schrittkette erzielte ursprüngliche Entwurfsanforderung. Das Qualitätsniveau ist mit internationaler erstklassiger Markenrolltreppenschrittkette in Einklang.
Alle Art Schrittkette erzielte CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Schrittkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
Wir ersuchen nett unsere Kunden, uns mit allen möglichen Dokumenten, die auf der Rolltreppenkette, z.B. Berichte des technischen Services, Ersatzteilnummern der Kette, Zeichnungen der Kette, Bruchlastszertifikate/Bruchlastsberechnungen, etc. zu versehen bezogen werden. Diese Dokumente können eine Untersuchung beträchtlich beschleunigen und Diskrepanzen erklären. Um jedes mögliches Risiko der Lieferung einer nicht-arbeitenden Kette zu vermeiden, schließen Sie diesen Fragebogen und eine Identifizierungsschablone mit ausführlichen Fotografien der Verbindungsplatten, der Rollen, der Schrittstifte, der Achsen, der Achsenteile und der Markierungen auf den Komponenten ab. Füllen Sie bitte die folgenden Punkte und die Kettenschablonen so aus, vollständig wie möglich. Wenn die Schablone von der gemessen zu werden abweicht Kette, Skizze, Maßnahme und die Abweichung im Detail fotografieren.
