Produktdetails:
Zahlung und Versand AGB:
|
Art: | 1000 | Kettenteilung (P)_mm: | 133.33 |
---|---|---|---|
Pin-Durchm. (D)_mm: | 23/32/40 Millimeter | RollerSize Dia_x_w: | 100 x 25 |
Achse: | Hohl | Achsanschluss: | abnehmbar |
Schmierungstyp: | Öl | Umfeld: | drinnen draußen |
Bewerben für: | 9700 | ||
Hervorheben: | Art RolltreppenAntriebskette 1000,Rolltreppen-Antriebskette der Neigung 133,33 |
Hintergrundeinleitung
Die überwiegende Mehrheit von Hochleistungsrolltreppen verwenden den Schrittkettenentwurf der Rolle außerhalb der Verbindung. Diese Arten von Rolltreppenprodukten werden größtenteils in den Plätzen mit hohem Aufstieg und schwerem Passagierfluss, wie U-Bahnen, Transportnaben und anderen Plätzen verwendet. Deshalb, gibt es starke Anforderungen für die Sicherheits- und Produktionsqualitätskontrolle, die Schrittkette, die die kritische und Sicherheitskomponente im RolltreppenAnsteuersystem ist. Nach beständigem Gebrauch wenn die Schrittkette heraus getragen und sein Dienstleistung- im Designbereichleben erreichte hat, muss sie ersetztes fristgerechtes sein und propertly.
Produktbeschreibung
Hochleistungsart der Rolltreppenschrittkette - Rolle außerhalb der Verbindung, Neigung 133,33, Hohlachse | ||||||
Produkt Reihe |
Schmierung | Kettenbolzen Durchmesser (Millimeter) |
Achsenverbindung (örtlich festgelegt/abnehmbar) |
Rollengröße Breite Durchmessers x (Millimeter) |
Schrittfixierung | Mini. Bruchstärke (KN) |
1333-23 | Öl | 23 | abnehmbar | 100 X.25 | Plastikbusch | 260 |
1333-32 | Öl | 32 | abnehmbar | 100 X.25 | Plastikbusch | 400 |
1333-40 | Öl | 40 | abnehmbar | 100 X.25 | Plastikbusch | 500 |
Produktdetail

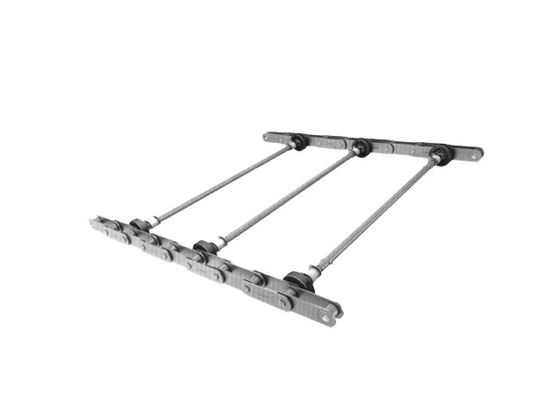

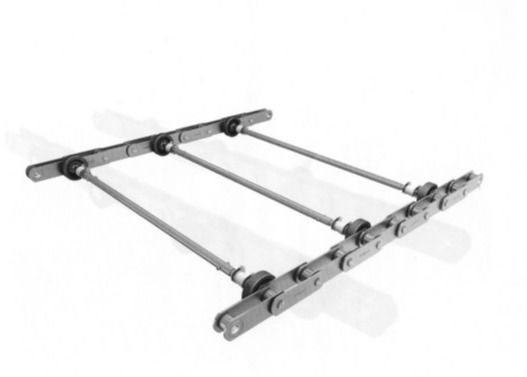

Die Schrittkettenteilung (P) ist 133.33mm, Schrittabstand (Schrittneigung) ist 400mm (3P = Schrittabstand). Der Schritt regelt mit Schrittkette über das Festklemmen des Busches. Die Schrittkettenschmierung ist Altöl.
Die Schrittkette wird an seine linken und rechten Seiten durch Hohlachse angeschlossen. Dieses ist die abnehmbare Entwurfsstruktur für Transport und es kann in verlassene, rechte Seitengliederkette aufgespaltet werden und Achsen anschließen. Die Schrittkettenrolle ist außerhalb der Verbindung und findet auf der Seite des Schrittes. Normalerweise ist der Schrittkettenersatz, nicht Hohlachse mit einzuschließen, die für verwendet worden behalten werden können. Wenn Bedarf, durch neue Achsen, es zu ersetzen im Auftrag hinzufügen muss
Die Schrittkettenrollen werden vom hydrolytischen beständigen Polyurethan hergestellt. Und das Rollennabenmaterial benutzt Plastik als Standard und Wahl kann Metallfuß auf dem erforderten Kunden vorwählen. Die Rollen führen Eignungstests einschließen Antihydrolysetest, Ölhydrolysetest und Lebenszeitlauftest 5000hours.
Einheit der Kettenfalte für Einrichtungscode
Reihe | 12 Falten | 2 Falten | gleichen Sie Verbindung aus |
1333-oh-23 | 1333-23-oh-12 | 1333-23-oh-02 | 1333-23-oh-01 |
1333-oh-32 | 1333-32-oh-12 | 1333-32-oh-02 | 1333-32-oh-01 |
1333-oh-40 | 1333-40-oh-12 | 1333-40-oh-02 | 1333-40-oh-01 |
Anwendung
Die Rolle der Neigung 133,33 außerhalb der Verbindungsschrittkette ist in den Hochleistungsrolltreppen weitverbreitet und hat einen Schrittabstand von 400 Millimeter. Es ist für Art 9700 Rolltreppen passend.
Produktion und Qualitätskontrolle
Schrittkettenproduktion durch Industrie-bekannte Schrittkettenlieferanten. Das Herstellungsverfahren der gesamten Schrittkette umfasst materiellen Eintritt, die Komponentenmaschinelle bearbeitung, Teilwärmebehandlung und Endmontage, mit einem Programm zur Qualitätskontrolle, zu garantieren, dass jede Schrittkette die ursprünglichen Entwurfsanforderungen erzielt. Qualitätsniveaus sind mit internationalen erstklassigen Markenrolltreppen in Einklang.
Alle Arten Schrittketten erzielen das CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Schrittkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
