| Art: | 1000 | Stufenkettenteilung (P): | 135.46 |
|---|---|---|---|
| Stiftdurchmesser (D): | 20/25/35/40 | Rollengröße (D1xH): | 100x22 |
| Achse: | Solide | Umfeld: | drinnen draußen |
| Bewerben Sie sich für Rolltreppe: | XO-PE/21NP-PE | ||
| Hervorheben: | Rolle außerhalb der Ersatzteilrolltreppe der Verbindung,Ersatzteilrolltreppe CNAS,Schrittkettenrolltreppe mit Plastikbusch |
||
Hintergrundeinleitung
Die überwiegende Mehrheit von Hochleistungsrolltreppen nehmen den Entwurf der Schrittkette mit äußerer Kette der Rolle an. Diese Art von Rolltreppenprodukten werden größtenteils in den Hochhäusern und Plätze mit großem Passagierfluss, wie U-Bahnen und Transportnaben, etc.-Platz verwendet. Deshalb, gibt es eine starke Anforderung für die Sicherheits- und Produktionsqualitätskontrolle der Schrittkette, den Schlüssel und Sicherheitskomponenten im RolltreppenAnsteuersystem. Nach verlängertem Gebrauch wenn die Schrittkette heraus getragen und sein Dienstleistung- im Designbereichleben erreicht hat, muss es sofort und zuverlässig ersetzt werden.
Produktbeschreibung
| Hochleistungsart der Rolltreppenschrittkette - Rolle außerhalb der Verbindung, Neigung 135,46, Hohlachse | ||||||
| Produkt Reihe |
Schmierung | Kettenbolzen Durchmesser (Millimeter) |
Achsenverbindung (örtlich festgelegt/abnehmbar) |
Rollengröße Breite Durchmessers x (Millimeter) |
Schrittfixierung | Mini. Bruchstärke (KN) |
| c13546-20 | Öl | 20 | abnehmbar | 100 x 22 | Klammernbusch | 220 |
| c13546-25 | Öl | 25 | abnehmbar | 100 x 22 | Klammernbusch | 250 |
| c13546-35 | Öl | 35 | abnehmbar | 100 x 22 | Klammernbusch | 300 |
| c13546-40 | Öl | 40 | abnehmbar | 100 x 22 | Klammernbusch | 387 |
Produktdetail
Schritt-Kettenteilung P=135.46mm, 3P = Schritt distance=406.4mm, die Schrittkettenschmierung ist Altöl.

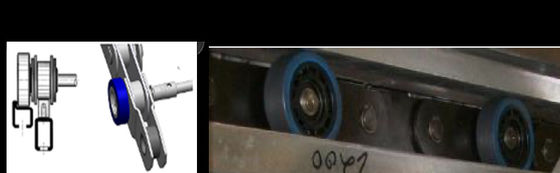

Die Schrittkette wird an seine linken und rechten Seiten durch Hohlachse angeschlossen. Die Schrittkettenbreite ist Art 1000 für Rolltreppenbreite. Die Entwurfsstruktur ist abnehmbare Verbindung, indem sie Hohlachse verwendet, um linke und rechte Seitenverbindung für Transport anzuschließen. Im Allgemeinen wird die Länge jeder Kette in 10 Falten unterteilt, 2 Falten und Ausgleichverbindungsbasis auf dem spezifizierten Vertrag.

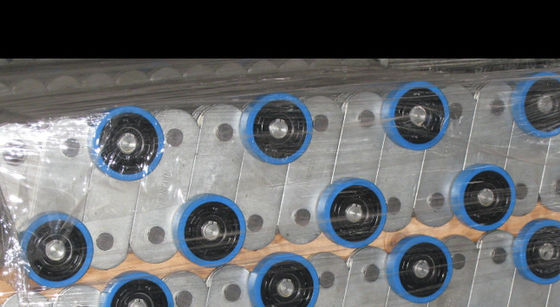

Die Schrittkettenrollen werden vom hydrolytischen beständigen Polyurethan hergestellt. Und die Schrittketten-Rollennabe ist verwendetes PA66. Alle Schrittkettenrolle führte den Eignungstest der Antihydrolyse ist 250hours, ist Ölhydrolyse 250hours, und Lebentestlaufzeit ist 5000hours.
Einheit der Schrittkettenfalte für Bestellnummer
| Reihe | 10 Falten | 2 Falten | gleichen Sie Verbindung aus |
| c13546-20 | c13546-20-os-10 | c13546-20-os-02 | c13546-20-os-01 |
| c13546-25 | c13546-25-os-10 | c13546-25-os-02 | c13546-25-os-01 |
| c13546-35 | c13546-35-os-10 | c13546-35-os-02 | c13546-35-os-01 |
| c13546-40 | c13546-40-os-10 | c13546-40-os-02 | c13546-40-os-01 |
Anwendung
Die Rolle der Neigung 135,46 außerhalb der Verbindungsschrittkette ist in den Hochleistungsrolltreppen weitverbreitet und hat einen Schrittabstand von 406,4 Millimeter. Es ist für Art XO-PE/XO-21NP Rolltreppen passend.
Produktion und Qualitätskontrolle
Schrittkette wird von Schritt-Kettenlieferanten der Industrie weithin bekannten gemacht. Der Schrittkettenfertigungs-Qualitätskontrollprozeß umfasst materiellen Eintritt, die Komponentenmaschinelle bearbeitung, Teilwärmebehandlung und Endmontage, mit einem Programm zur Qualitätskontrolle, zu garantieren, dass jede Schrittkette die ursprünglichen Entwurfsanforderungen erzielt. Qualitätsniveaus sind mit internationalen erstklassigen Markenrolltreppen in Einklang.
Alle Arten Schrittketten haben das CNAS-Typprüfungszertifikat erzielt.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Schrittkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
