Produktdetails:
Zahlung und Versand AGB:
|
| Art: | 1000 | Kettenteilung (P)_mm: | 135.46 |
|---|---|---|---|
| Pin-Durchm. (D)_mm: | 20/25/35/40 | RollerSize Dia_x_w: | 100 x 22 |
| Achse: | Solide | Achsanschluss: | fester Typ |
| Schmierungstyp: | Fett | Umfeld: | drinnen draußen |
| Bewerben für: | 510/516/520/HD-A/HD-B/HD-C | ||
| Hervorheben: | Breite Ersatzteil 1000 Rolltreppe,Ersatzteilbreite 1000 der Rolltreppe,Rolltreppen-Fettschmierung der Neigung 135 |
||
Hintergrundeinleitung
Die überwiegende Mehrheit von Hochleistungsrolltreppen verwenden den Schrittkettenentwurf der Rolle außerhalb der Verbindung. Diese Arten von Rolltreppenprodukten werden größtenteils in den Plätzen mit hohem Aufstieg und schwerem Passagierfluss, wie U-Bahnen, Transportnaben und anderen Plätzen verwendet. Deshalb, gibt es starke Anforderungen für die Sicherheits- und Produktionsqualitätskontrolle, die Schrittkette, die die kritische und Sicherheitskomponente im RolltreppenAnsteuersystem ist. Nach beständigem Gebrauch wenn die Schrittkette heraus getragen und sein Dienstleistung- im Designbereichleben erreichte hat, muss sie ersetztes fristgerechtes sein und propertly.
Produktbeschreibung
| Hochleistungsart der Rolltreppenschrittkette - Rolle außerhalb der Verbindung, Neigung 135,46, Starrachsen | ||||||
| Produkt Reihe |
Schmierung | Kettenbolzen Durchmesser (Millimeter) |
Achsenverbindung (örtlich festgelegt/abnehmbar) |
Rollengröße Breite Durchmessers x (Millimeter) |
Schrittfixierung | Mini. Bruchstärke (KN) |
| a13546-20 | Fett | 20 | örtlich festgelegt | 100 x 22 | Indexstift | 220 |
| a13546-25 | Fett | 25 | örtlich festgelegt | 100 x 22 | Indexstift | 250 |
| a13546-30 | Fett | 35 | örtlich festgelegt | 100 x 22 | Indexstift | 300 |
| a13546-40 | Fett | 40 | örtlich festgelegt | 100 x 22 | Indexstift | 387 |
Produktdetail
Kettenteilung P=135.46mm, 3P = Schritt distance=406.4mm

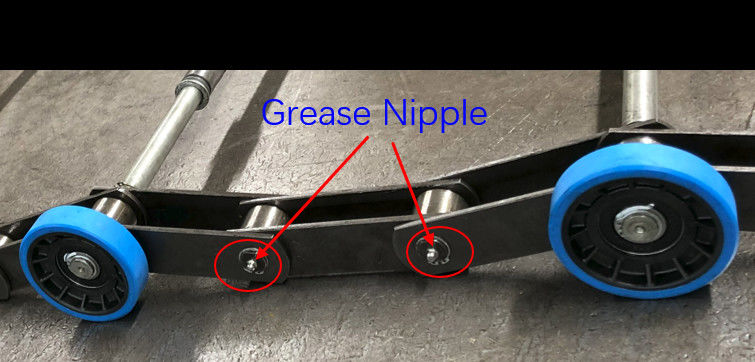

Kettengebrauchsfett für Schmierung

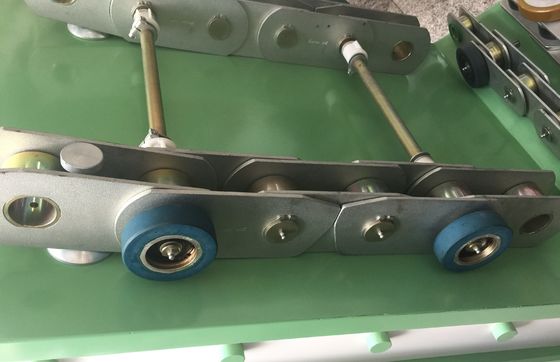

Die Schrittkette wird nach links sein angeschlossen und rechte Seiten durch Starrachsen und die Schrittkettenbreite ist 1000 Millimeter. Die festen Axel werden mit der Kettengliedplatte geregelt und sind nicht für Transport datachable.
Die Schrittkettenrollen werden vom hydrolytischen beständigen Polyurethan hergestellt. Der Eignungstest für Schrittkettenrollenantihydrolyse ist 250hours, ist Ölhydrolyse 250hours, und Lebentestlaufzeit ist 5000hours.
| Schrittkettenrollen-Eignungstest | ||
| Antihydrolyse | Ölhydrolyse | Lebentestlaufzeit |
| 250hours | 250hours | 5000hours |
Das Schrittrollen-Nabenmaterial ist als Standard Plastik und Metallnabe ist- optional.
Plastiknabe Metallnabe
Einheit der Kettenfalte für Einrichtungscode
| Reihe | 10 Falten | 2 Falten | gleichen Sie Verbindung aus |
| a13546-20 | a13546-20-os-10 | a13546-20-os-02 | a13546-20-os-01 |
| a13546-25 | a13546-25-os-10 | a13546-25-os-02 | a13546-25-os-01 |
| a13546-30 | a13546-30-os-10 | a13546-30-os-02 | a13546-30-os-01 |
| a13546-40 | a13546-40-os-10 | a13546-40-os-02 | a13546-40-os-01 |
10 Falten 2 Falten gleichen Sie Verbindung aus
Anwendung
Die Rolle der Neigung 135,46 außerhalb der Verbindungsschrittkette ist in den Hochleistungsrolltreppen weitverbreitet und hat einen Schrittabstand von 406,4 Millimeter. Es ist für Art 510/516/520/HD-A/HD-B/HD-C Rolltreppen passend.
Produktion und Qualitätskontrolle
Schrittkettenproduktion durch Industrie-bekannte Schrittkettenlieferanten. Das Herstellungsverfahren der gesamten Schrittkette umfasst materiellen Eintritt, die Komponentenmaschinelle bearbeitung, Teilwärmebehandlung und Endmontage, mit einem Programm zur Qualitätskontrolle, zu garantieren, dass jede Schrittkette die ursprünglichen Entwurfsanforderungen erzielt. Qualitätsniveaus sind mit internationalen erstklassigen Markenrolltreppen in Einklang.
Alle Arten Schrittketten erzielen das CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Schrittkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
