Produktdetails:
Zahlung und Versand AGB:
|
| Art: | 1000 / 800/Type600 | StepChainPitch (P): | 135.73 |
|---|---|---|---|
| Stiftdurchmesser (D): | 12.7D | Rollengröße (D1 x H): | 76,2 x 22 |
| Achse: | Hohl | Umfeld: | drinnen draußen |
| Achsverbindung: | abnehmbar | Schmierung: | Öl |
| Stufenbefestigung: | Raststiftbuchse / Kunststoff-Spannbuchse | Passend für: | 506/506SL/506NCE |
| Hervorheben: | Schritt-Kette der Rolltreppen-506SL,Art 600 Rolltreppen-Schritt-Kette,Rolltreppen-Rollenverbindung der Neigung 135 |
||

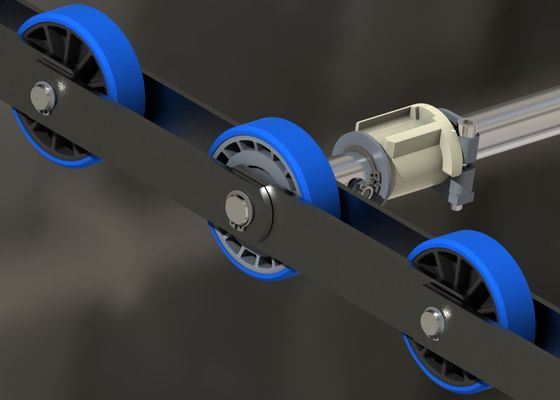

Ersatzteil der Rolltreppe, Schritt-Kette, innerhalb der Rollenverbindung, Hohlachse, Neigung 135,73
Hintergrund-Einleitung
Die innere Rollenverbindungs-Schrittkette wird für Handelsrolltreppe benutzt. Diese Art der Schrittkette werden für commerical Rolltreppe des 407.2mm Schritt-Abstandes, die in den Plätzen mit nornal Passagierfluss wie Einkaufszentrum, Kaufhäusern, Bürogebäuden, Hotels, Krankenhäusern, Ausstellungsmitten und Flughäfen benutzt werden, etc. benutzt. Die Schrittkette ist die Sicherheit und die kritische Komponente in der Rolltreppe. So ist es starke Anforderungen für die Sicherheits- und Produktionsqualitätskontrolle. Nach beständigem Gebrauch wenn die Schrittkette heraus getragen und sein Dienstleistung- im Designbereichleben erreichte hat, muss es ersetztes fristgerechtes sein und propertly, damit es bezüglich kann.
Produktbeschreibung
| Produkt-Reihe | Schmierung |
Kettenbolzen |
Achsenverbindung |
Achsen-Art |
Rollen-Größe |
Stecp-Fixierung |
Min. Break |
|---|---|---|---|---|---|---|---|
| 1357-12-ch1 | Öl | 12,7 | Abnehmbar |
Höhle |
76,2 x 22 | Indexieren Sie Stift | 111 |
| 1357-12-ch2 | Öl | 12,7 | Abnehmbar | Höhle | 76,2 x 22 | Bush-Klammer | 111 |
Produkt-Detail
Diese Art von Schrittkettenteilung (P) ist 135.73mm und Schrittabstand ist 407.2mm (3P = Schrittabstand). Diese Art der Schrittkette ist Altölschmierung.
Die linke Seite und die rechte Seitengliederkette sind Vormontage, dann werden mit langen Hohlachsen angeschlossen. Die Hohlachse treten Kette sind abnehmbare Entwurfsstruktur. Es kann Transport mit Gesamt-Schrittkette assmbly sein, die reft und der rechten Seite Gliederketteversammlung mit langen Hohlachsen oder es in linke Seite, in rechte Seitenkette und in Hohlachse für transporation als Wahl aufgespaltet werden kann. Durch die Anwendung von trasportation auf diese Weise, der Schrittkettenbedarf zur Wiederversammlung, bevor sie in Jobsiterolltreppe installiert.
Die Schrittkettenbreite haben 1000, 800 und 600 für Rolltreppenart. Und die Reparierenmethode des Schrittes und der Schrittkette haben den Entwurf mit zwei Strukturen: Indexstift-Busch und Plastik-clampong Busch.
Die Schrittkettenrollen werden durch hydrolytischen beständigen Polyurethan hergestellt und Rollennabe ist benutztes Polyamid 66. Als ein des kritischen Teils in der Schrittkette, ist sie durch Eignungstest einschließt Antihydrolyse 250 Stunden, Ölhydrolyse 250 Stunden und Laufzeit 5000hours des Lebentests bestätigt worden.
Einheit des Ketteneinrichtungscodes
| Produkt-Reihe | Rolltreppenart | Kette mit 10 Falten | Kette mit 2 Falten | Gleichen Sie Verbindung aus |
| 1357-127-ch1 | 1000 | a1357-127-ch1-10 | a1357-127-ch1-02 | a1357-127-ch1-01 |
| 1357-127-ch1 | 800 | b1357-127-ch1-10 | b1357-127-ch1-02 | b1357-127-ch1-01 |
| 1357-127-ch1 | 600 | c1357-127-ch1-10 | c1357-127-ch1-02 | c1357-127-ch1-01 |
| 1357-127-ch2 | 1000 | a1354-127-ch2-10 | a1354-127-ch2-02 | a1354-127-ch2-01 |
| 1357-127-ch2 | 800 | b1354-127-ch2-10 | b1354-127-ch2-02 | b1354-127-ch2-01 |
| 1357-127-ch2 | 600 | c1354-127-ch2-10 | c1354-127-ch2-02 | c1354-127-ch2-01 |
Anwendung
Die Rolle der Neigung 135.73mm innerhalb der Verbindungsschrittkette wird in der Handelsrolltreppe benutzt, die Schrittabstand 407.2mm ist. Es ist für Rolltreppenprodukt 506, 506SL, 506NCE, etc. passend.
Producti und Qualitätskontrolle
Das Schrittkette productio durch Industrie-bekannte Schrittkettenlieferanten. Der gesamte Schrittketten-Fertigungsprozeß umfasst meterial imgress, die maschinell bearbeitende Komponente, Teilwärmebehandlung und Endmontage mit Qualitätskontrollplan zum eansure jede Schrittkette erzielte ursprüngliche Entwurfsanforderung. Das Qualitätsniveau ist mit internationaler erstklassiger Markenrolltreppenschrittkette in Einklang.
Alle Art Schrittkette erzielte CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Schrittkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
Wir ersuchen nett unsere Kunden, uns mit allen möglichen Dokumenten, die auf der Rolltreppenkette, z.B. Berichte des technischen Services, Ersatzteilnummern der Kette, Zeichnungen der Kette, Bruchlastszertifikate/Bruchlastsberechnungen, etc. zu versehen bezogen werden. Diese Dokumente können eine Untersuchung beträchtlich beschleunigen und Diskrepanzen erklären. Um jedes mögliches Risiko der Lieferung einer nicht-arbeitenden Kette zu vermeiden, schließen Sie diesen Fragebogen und eine Identifizierungsschablone mit ausführlichen Fotografien der Verbindungsplatten, der Rollen, der Schrittstifte, der Achsen, der Achsenteile und der Markierungen auf den Komponenten ab. Füllen Sie bitte die folgenden Punkte und die Kettenschablonen so aus, vollständig wie möglich. Wenn die Schablone von der gemessen zu werden abweicht Kette, Skizze, Maßnahme und die Abweichung im Detail fotografieren.
