Produktdetails:
Zahlung und Versand AGB:
|
| Art: | 1400/ 1200 / 1000 | StepChainPitch (P): | 135.46 |
|---|---|---|---|
| Stiftdurchmesser (D): | 15/20/25 D | Rollengröße (D1 x H): | 76,2 x 22 |
| Achse: | Solide | Umfeld: | drinnen draußen |
| Achsverbindung: | fester Typ | Schmierung: | Öl |
| Stufenbefestigung: | Klemmbuchse | Passend für: | 610NPT |
| Hervorheben: | Neigung 135,46 Rolltreppen-Schritt-Kette,Rolltreppen-Schritt-Kette CNAS |
||
Hintergrund-Einleitung
Der meiste allgemeine bewegliche Weg ist benutzte Rolle innerhalb der Verbindungspalettenkette. Diese Art des beweglichen Wegs werden größtenteils im Einkaufszentrum, Flughafen, Nabe und Metro des öffentlichen Transports, usw.-Platz benutzt. Palettenkette ist die kritische Komponente in beweglichem Weg für das Fahren von den Paletten, die Passagiere transportieren. Es gibt erfordert von der Produktqualität und -sicherheit strenges. Nach beständigem Gebrauch wenn die Palettenketten heraus getragen und sein Dienstleistung- im Designbereichleben erreichten haben, muss es ersetztes fristgerechtes sein und propertly
Produktbeschreibung
| Produkt-Reihe | Schmierung |
Kettenbolzen |
Achsenverbindung |
Achsen-Art |
Rollen-Größe |
Schritt Fixierung |
Min. Break |
|---|---|---|---|---|---|---|---|
| P1354-15-cs | Öl | 15 | Geregelt |
fest |
76,2 x 22 | Klammernbusch | 90 |
| P1354-20-cs | Öl | 20 | Geregelt | fest | 76,2 x 22 | Klammernbusch | 150 |
| P1354-25-cs | 0il | 25 | Geregelt | fest | 76,2 x 22 | Klammernbusch | 190 |
Produkt-Detail
Kettenteilung P = 135.46mm, 3P = Schrittabstand = 406.4mm, Palettenkette ist Altölschmierung.

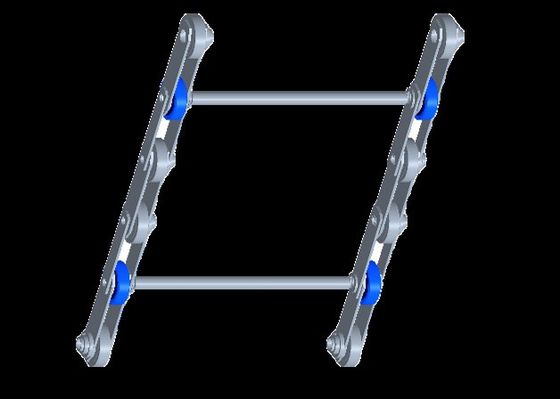

Die Palettenkette wird an seine linke und rechte Seitenverbindung durch Starrachsen angeschlossen. Die Starrachsen der Palettenkette werden mit Kettengliedplatte für Transport geregelt. Die Art der Palettenkette haben 800, 1000, 1200,1400, 1500 und 1600 für Breite des beweglichen Wegs.

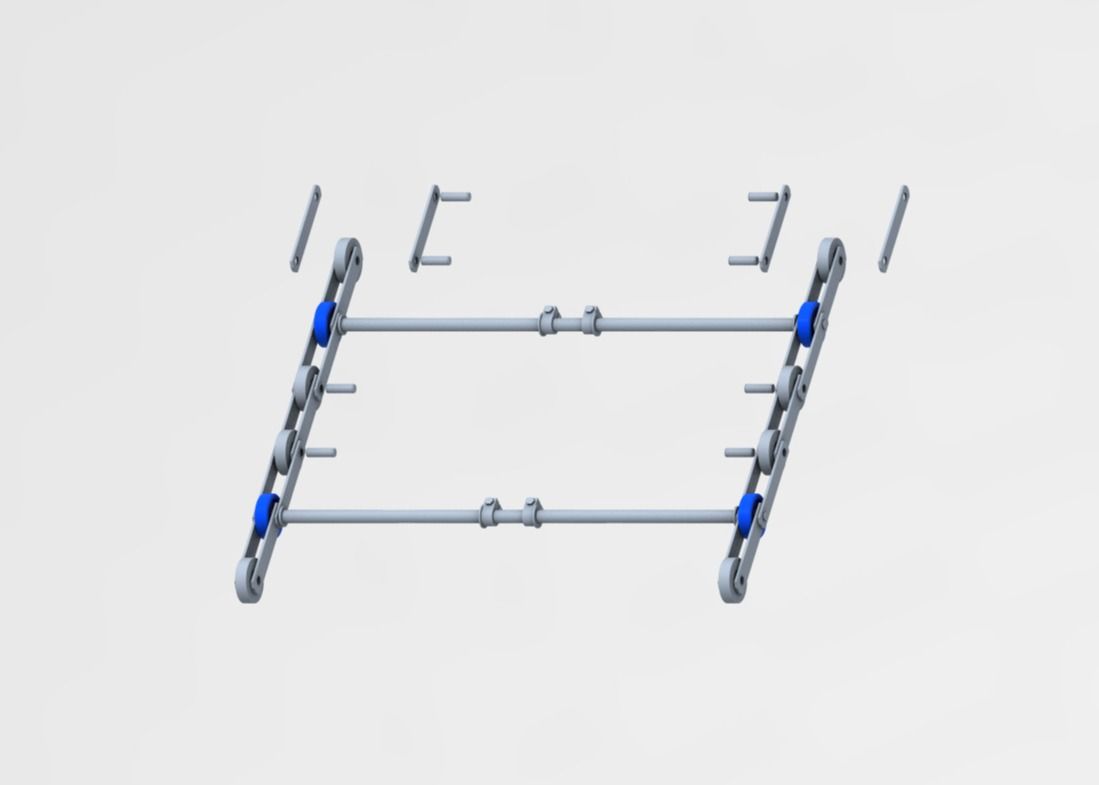

Die Paletten regeln mit Palettenkettenachsen durch einfache Klammernbuschbefestigung
Die Palettenkettenrollen werden durch hydrolytischen beständigen Polyurethan hergestellt. Alle Rollen haben Eignungstests einschließen Antihydrolyse 250 Stunden, Ölhydrolyse 250 Stunden und Laufzeit 5000hours des Lebentests geführt.
| Schrittkettenrollen-Eignungstest | ||
| Wasserhydrolysetest | Oild-Hydrolysetest | laufender Test der Lebenszeit |
| 250 Stunden | 250 Stunden | 5000 Stunden |
Die Palettenketten-Rollennabe ist benutztes Polyamid 66
Einheit des Ketteneinrichtungscodes
| Produkt-Reihe | Rollengröße | Beweglicher Weg Breite | Kette mit 10 Falten | Kette mit 2 Falten | Gleichen Sie Verbindung aus |
|
P1354-15-cs |
76.2x22 | 1400 | aP1354-15-cs-10 | aP1354-15-cs-02 | aP1354-15-cs-01 |
| P1354-15-cs | 76.2x22 | 1200 | bP1354-15-cs-10 | bP1354-15-cs-02 | bP1354-15-cs-01 |
| P1354-15-cs | 76.2x22 | 1000 | cP1354-15-cs-10 | cP1354-15-cs-02 | cP1354-15-cs-01 |
| P1354-20-cs | 76.2x22 | 1400 | aP1354-20-cs-10 | aP1354-20-cs-02 | aP1354-20-cs-01 |
| P1354-20-cs | 76.2x22 | 1000 | cP1354-20-cs-10 | cP1354-20-cs-02 | cP1354-20-cs-01 |
| P1354-25-cs | 76 .2x22 | 1400 | aP1354-25-cs-10 | aP1354-25-cs-02 | aP1354-25-cs-01 |
Anwendung
Die Rolle der Neigung 135.46mm innerhalb der Verbindungspalettenkette ist benutzter öffentlich beweglicher Weg mit einem Palettenabstand von 406.4mm. Es ist für Produkt 610NPT des beweglichen Wegs passend.
Producti und Qualitätskontrolle
Die Palettenkette wird von den Industrie-bekannten Palettenkettenlieferanten gemacht. Der gesamte Palettenketten-Fertigungsprozeß umfasst meterial imgress, die maschinell bearbeitende Komponente, Teilwärmebehandlung und Endmontage mit Qualitätskontrollplan zum eansure jede Palettenkette erzielte ursprüngliche Entwurfsanforderung. Das Qualitätsniveau ist mit internationaler erstklassiger Markenrolltreppen-Palettenkette in Einklang.
Alles Typenkopfkette erzielte CNAS-Typprüfungszertifikat.
Unser Service
Unser Berufstechnikteam kann technische Unterstützung gewähren, um Kunden zu helfen, die passenden Palettenkettenspezifikationen zu identifizieren, um Sicherheits- und Lebenszeitbedingungen zu erfüllen.
Wir ersuchen nett unsere Kunden, uns mit allen möglichen Dokumenten, die auf der Rolltreppenkette, z.B. Berichte des technischen Services, Ersatzteilnummern der Kette, Zeichnungen der Kette, Bruchlastszertifikate/Bruchlastsberechnungen, etc. zu versehen bezogen werden. Diese Dokumente können eine Untersuchung beträchtlich beschleunigen und Diskrepanzen erklären. Um jedes mögliches Risiko der Lieferung einer nicht-arbeitenden Kette zu vermeiden, schließen Sie diesen Fragebogen und eine Identifizierungsschablone mit ausführlichen Fotografien der Verbindungsplatten, der Rollen, der Schrittstifte, der Achsen, der Achsenteile und der Markierungen auf den Komponenten ab. Füllen Sie bitte die folgenden Punkte und die Kettenschablonen so aus, vollständig wie möglich. Wenn die Schablone von der gemessen zu werden abweicht Kette, Skizze, Maßnahme und die Abweichung im Detail fotografieren.
